Вопрос по проводке на dohc

[JustMurz]

Здраствуйте! Меняю двигатель 2.0 охц на донца. Сделал практически все, теперь дело дошло до проводки. Вот пару вопросов. Как подключается катушка зажигания, если на охц всего 2 провода, то тут немного не понятно) в электрике я еще начинающий)

Вот фото


это фото катушочной проводки. Что это за черная штука и для чего она нужна? Где тут + а где -, и как это все правильно подключать?
Спасибо за ответы заранее

Еще вопрос

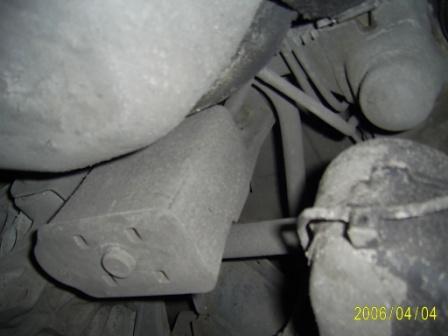

Что это за штука на фото ?

и как и куда ее подрубать.
Ну и на последок. Что по проводке надо менять что-бы подключить охцшную проводку к мозгам дохц. Я так понял там идет какойто провод управления топливным насосом от зажигания, и что-бы искра подовалась.

Спасибо заранее

[psf735]

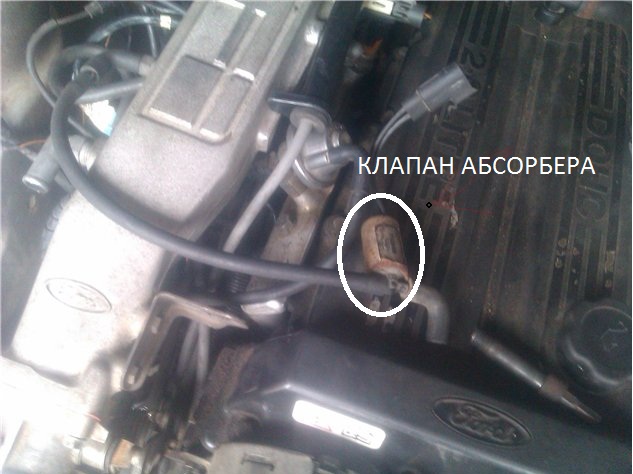

!.Если ты имеешь ввиду вот это---


то это электромагнитный клапан абсорбера-У тебя его нет.Почитай viewtopic.php?f=45&t=24378&hilit=%D0%B0%D0%B1%D1%81%D0%BE%D1%80%D0%B1%D0%B5%D1%80



это абсорбер на топливном баке с правой стороны

[psf735]

Я так понял там идет какойто провод управления топливным насосом от зажигания, и что-бы искра подовалась.

На DOHC стоит ДПВК (Датчик Положения Вращения Коленвала) расположен чуть ниже маслофильтра подключается на мозг 55 и 56 нога

[psf735]

По катушке посмотрю завтра не помню

[JustMurz]

Cпасибо большое жду ответа по ***!!
а выводы на мозги дохц и охц одинаковые? тоесть допустим зажигалка на 15 ноге и у охц и у дохц?
прошу прощения если не прав) все с чего-то начинали
И еще вопрос.Тоесть сигнал на топливный насос идет от датчика пол-ия коленвала?

[psf735]

.Тоесть сигнал на топливный насос идет от датчика пол-ия коленвала?

Нет,немного не так---от датчика на мозг,от мозга на реле


[psf735]

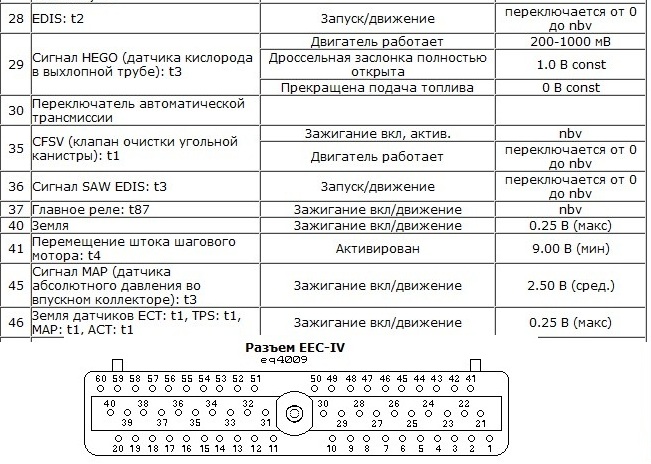

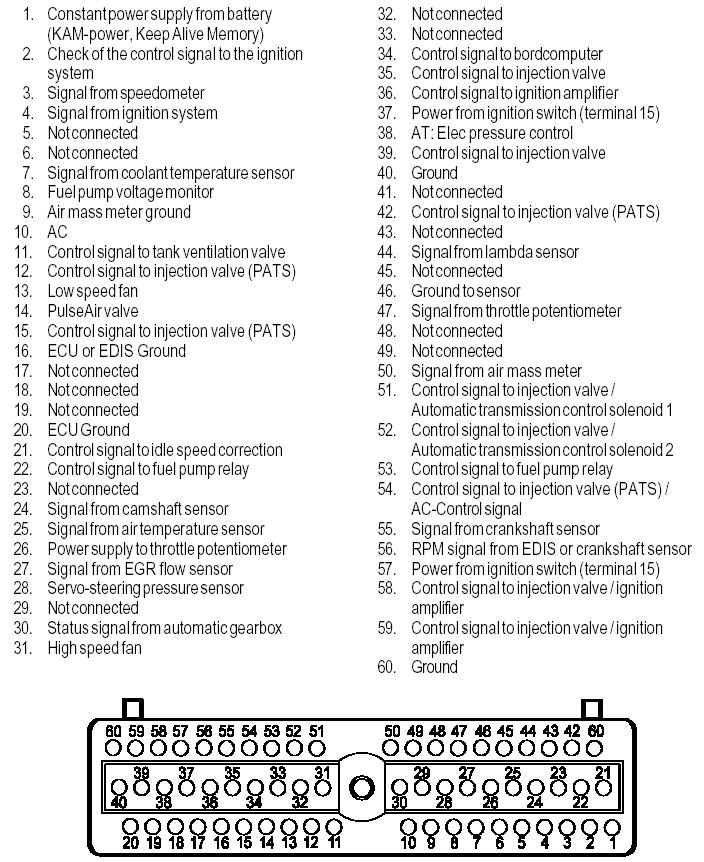

Полная распиновка DOHC

[Incredible]

psf735
Таблицы с Вольтами и мс из какой программы?

[JustMurz]

А на охц есть такая табличка? или это она самая первая?

Жду ответа по зажиганию :) хотелось бы разъяснить, что это за штука и куда ее подключать и от чего и как оно работает. С насосом вроде как понял

А что вообще нужно будет делать в проводке по переделке охц в дохц

насос топливный
зажигание
а что еще?) спасибо

[psf735]

psf735
Таблицы с Вольтами и мс из какой программы?

Какие конкретно?

[psf735]

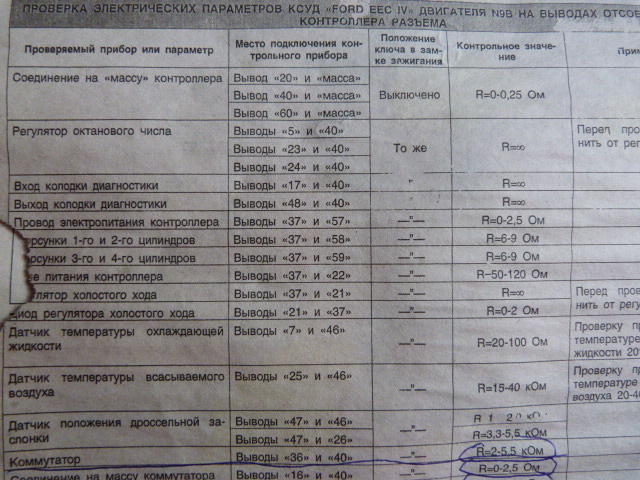

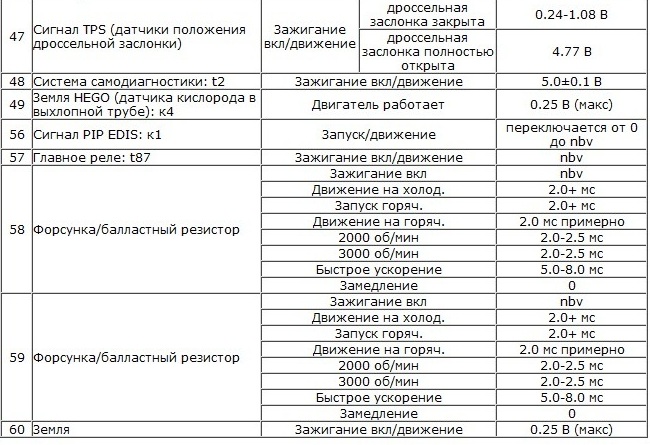

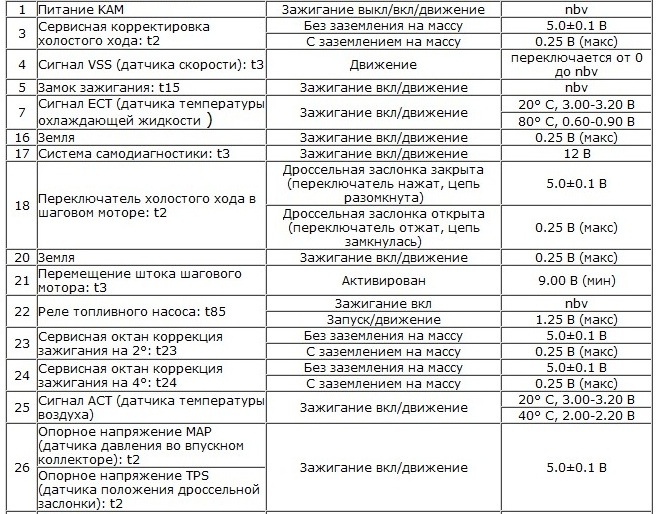

JustMurz - Все таблицы для DOHC Кстати -ты в курсе что тебе еще надо будет для зажигания




[JustMurz]

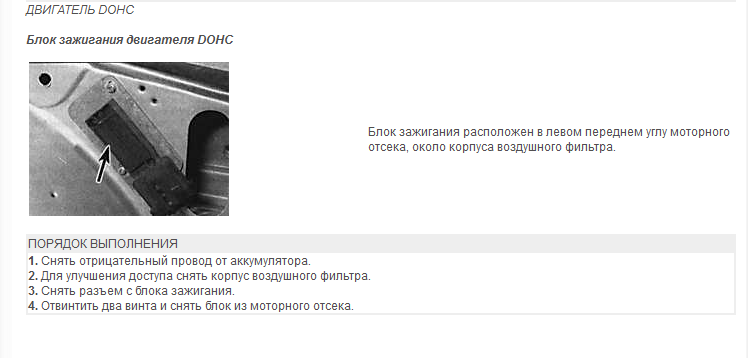

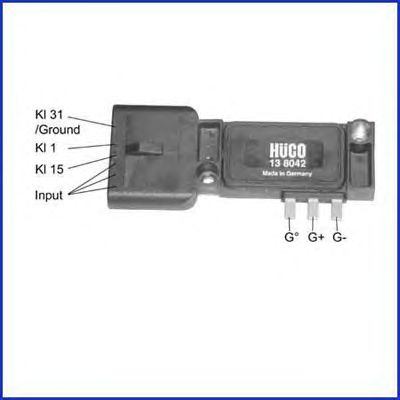

а откуда напруга подается на коммутатор? от зажигалки чтоле ? как оно все работает? Тоесть я так понял мне нужно на него просто напругу подать ? Я полностью косу моторной проводки поставил от дохц вместе с мозгами и тд.

[JustMurz]

Вот еще один вопрос) у меня на дохц тросик газа постоянно спадает с этого кружка дросельной заслонки. Он как-то ставится поособенному или у меня такой трос ушатанный?

[psf735]

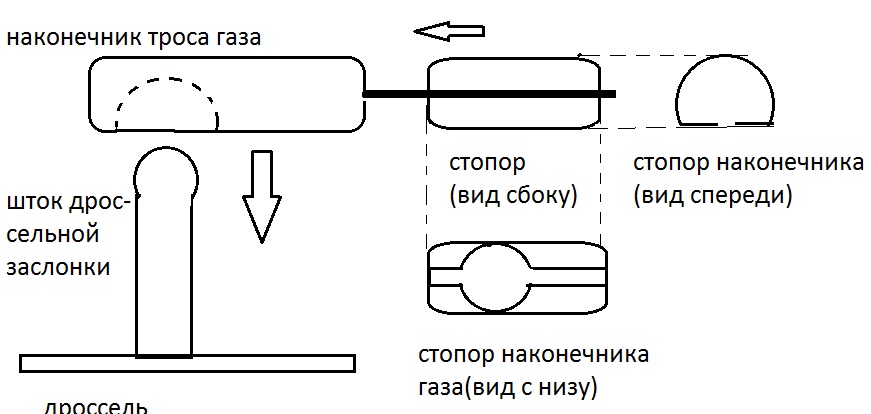

Тросик фиксируется трубчатым стопором


[Incredible]

psf735
ббббббббб.jpg, 2012-01-30_185542bnmррррр.jpg, 2012-01-30_185330jkеееее.jpg.
Мне бы на мой ОНС такого плана схемок найти, чем больше и подробнее тем лучше.

[JustMurz]

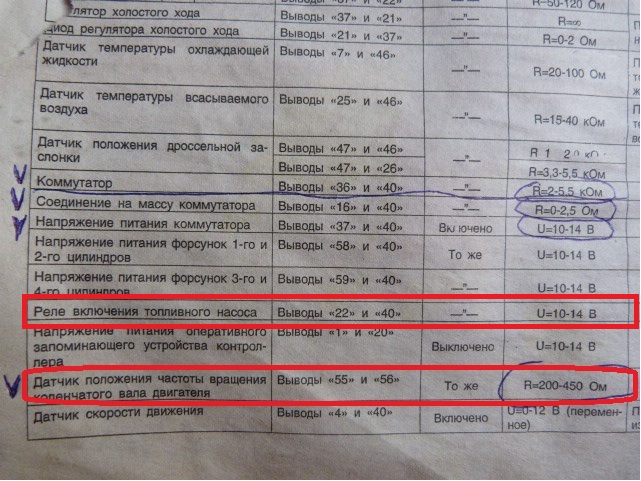

Сел и разобрался в схемах. Понял что мне нужно будет только подрубить Черно-красный провод от насоса к релюхе на насос от косы дохц.

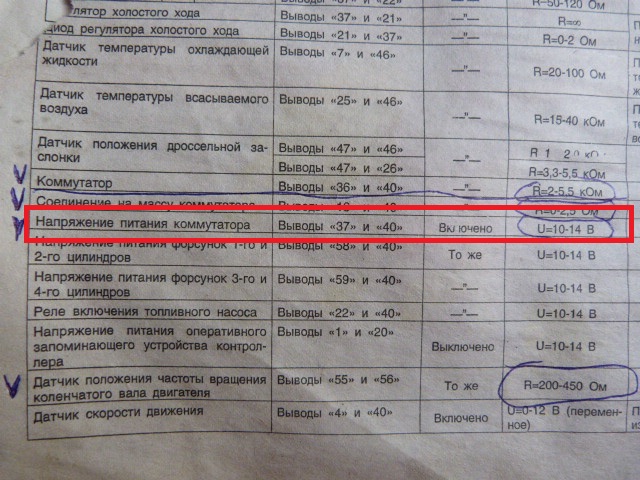

и подключить провод от зажигания с главным управляющим реле

[psf735]

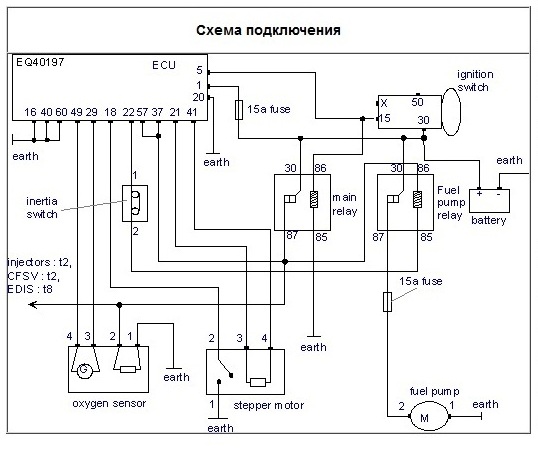

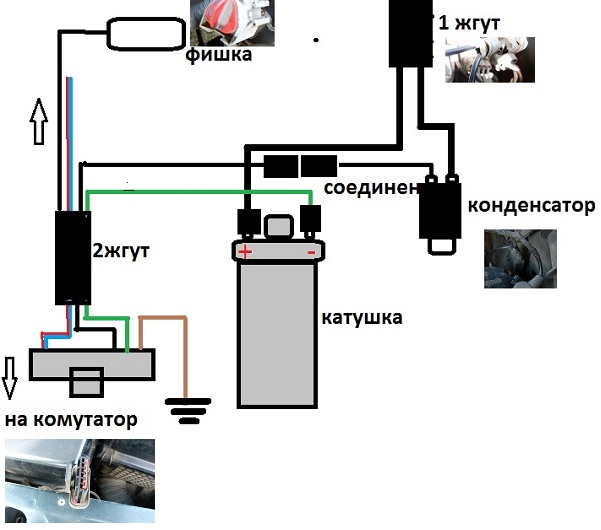

вот посмотрел-вырисовывается следующее(цвет проводов соответствует) про фишку не парься--заглушена заводской заглушкой


[JustMurz]

а что это на схеме за конденсатор?? у меня его походу нету :-

[JustMurz]

и если есть, можно ли фото всего этого безобразия поближе:) спасибо большое за помощь!

[psf735]

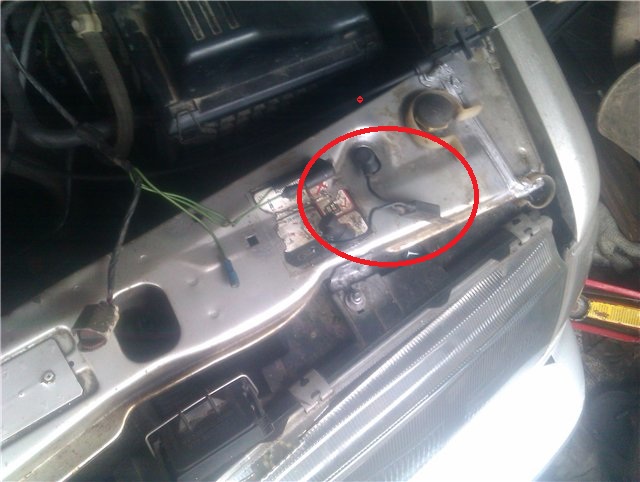

Вот кондер у тебя лежит
