Распиновка блока предохранителей на лупатом

[caferacer]

Существует ли распиновка большого блока предохранителей со стороны подключения проводов из салона? Конкретно интересует провод на втягивающее реле стартёра.

[psf735]

Вот тут посмотри ,мож поймешь-я заипался

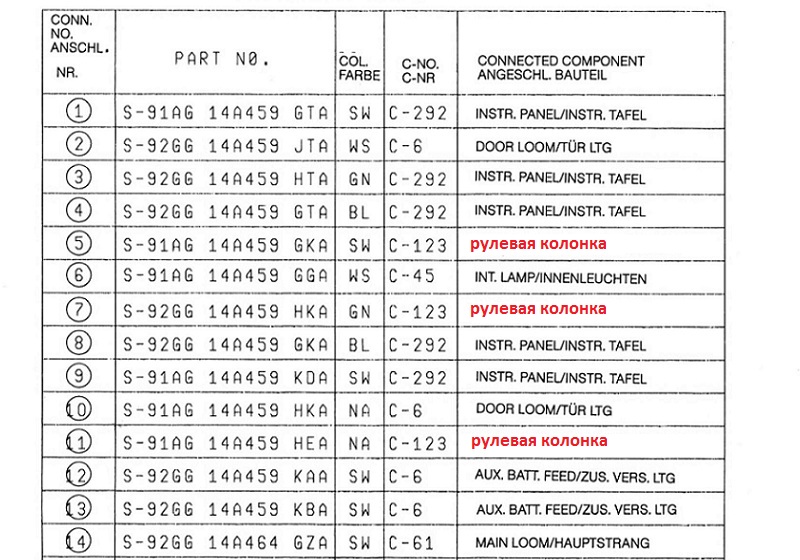

нижние разъемы.jpg (80.6 КБ) Просмотров: 4444

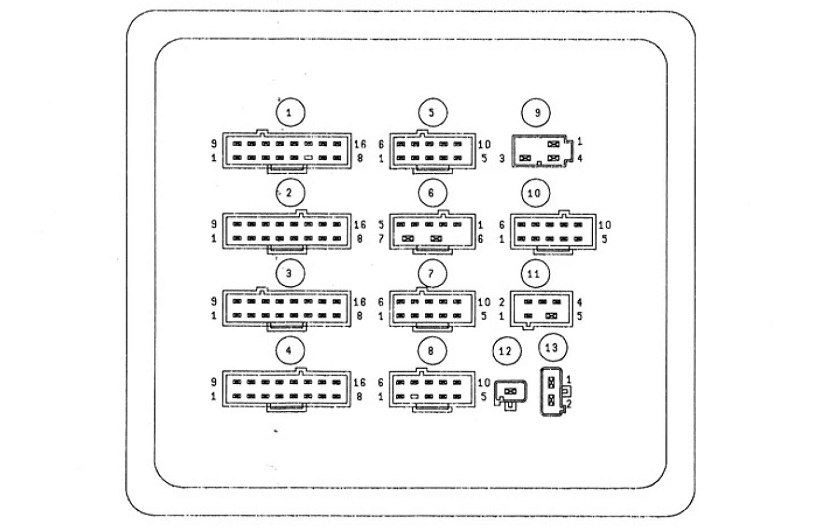

Маркировка нижних разъемов.jpg (177 КБ) Просмотров: 4444

[caferacer]

спасибо, но что-то номера разъёмов не бьются с моей электросхемой.

Ну да, это из схемы скорпа 92 года...

[EvGeniy_U]

Ну да, это из схемы скорпа 92 года...

Начинка у обоих блоков абсолютно одинаковая, разница в самой проводке, там одно и тоже заводится на разные разъёмы на 92-94 и 94+. Т.е. если лень снимать блок и искать тестером соответствующий пин, то можно сделать проще. С приведённой выше схемы находим вход, а глядя на крышку 92+ находим соответствующий пред. Потом смотрим на крышку 94+ и находим на ней соответствующий предохранитель. Затем смотрим что на этом месте у 92+ и находим по здешней схеме соответствующий вход. А вообще если подумать, то первый пункт можно исключить, и начать сразу со сравнения крышек и сопоставить со схемой на картинке.
