освещение салона с задержкой

[scorp735]

Чего там заморачиваться,паралельно лампе конденсатор электролитический и задержка обеспечена.Время задержки подбирается емкостью кондера,заместо лампы накаливания-светодиоды,соблюдай полярность конденсатора. И ни каких проводов.Вольтаж конденсатора не меньше 15V,емкость от 1000 до 4000.

[Dronchik]

scorp735
Да, но только тогда лампа будет долго тухнуть не только при открывании двери, но и при простом включении, а на фиг это надо! да и мне всё интересно какого размера кондер на 1000-4000мкФ?

[Miha]

scorp735
Ну не всё так просто. в этом случае лишаешься гашения света при включении зажигания

[piratr]

piratr
В блоке предов не хватает одного провода поэтому и не работает.

а какого порвода?

Если не брать во внимение всякие реле-перемычки, то может быть все проще:
1. Подизношены контакты кнопок в дверных разъемах (можно при открытой двери взяться за эту кнопку и пошевелить-покрутить ее)

нет контакты в дверях полностью исправны при вкл. габаритах или ближнем свете пищит под понелью при открытии двери

2. Подизношены контакты в самом выключателе плафона (пошевелить выключатель, либо снять плафон и прозвонить выключатель или проверить доходит ли напруга к нему при открытых дверях, причем всех, так как минимум в одной из двери таки может быть пункт1)

вот это я постораюсь сделать, а то в потемках в машину прыгать не комфортно

[scorp735]

"Dronchik"
Да, но только тогда лампа будет долго тухнуть не только при открывании двери, но и при простом включении, а на фиг это надо! да и мне всё интересно какого размера кондер на 1000-4000мкФ?


2200мкФ 16В ( 2200uF 16V ), Ǿ12,5мм x 25мм, растояние между выводами 5,0мм, Алюминиевый электролитический конденсатор, радиальный, с низким внутренним сопративленим (Low impedance) , Максимальный ток пульсаций RC ( на частоте 120кГц при t=105°C) 1945мА, внутренние сопротивление(на частоте 100кГц при t=20°C) 0,030Ом, время непрерывной работы 5000 часов, от -55°C до 105°C, допустимое отклонение емкости (120Гц, 20°C) ±20%

[Dronchik]

scorp735
смотри ка до чего техника дошла Ну тогда ладно!

[scorp735]

"Miha"
Ну не всё так просто. в этом случае лишаешься гашения света при включении зажигания

Да Миш,это плата за простату ,у меня 92+ а коса пустая-даже выводов на потолочные часы нет.Но в принципе опять же один провод и микрореле в разрыв кондера и усе.


[scorp735]

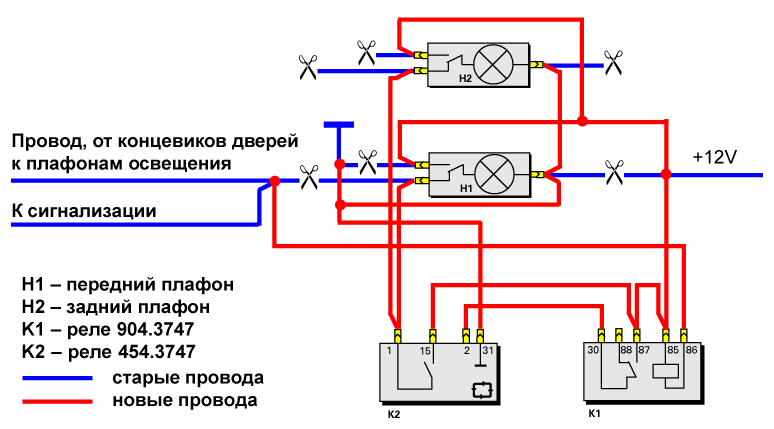

Ниже приведен простой вариант доработки электрической схемы подключения внутренних плафонов освещения салона для обеспечения задержки выключения света после закрывания двери. В качестве реле К1 использовано обычное коммутационное автомобильное реле 904.3747, а в качестве реле задержки К2 - реле заднего стеклоочистителя (нового образца) 454.3747 от автомобилей ВАЗ-2109.


[scorp735]

И вот еще-

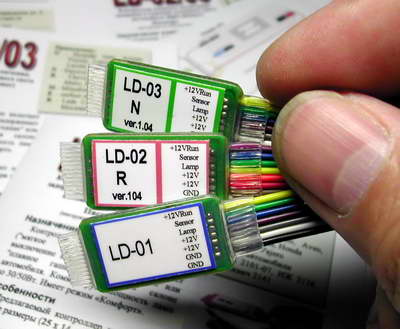

Контроллеры плавного включения-выключения света (autodimmer) LD-01 и LD-02/03. Мягко включают, задерживают отключение при закрывании дверей и плавно выключают ("затухание" или "плавное гашение") свет в салоне автомобиля.

Контроллер LD-01 для ламп мощностью до 8 Вт.


Контроллер LD-02 - для ламп мощностью до 30Вт, LD-03 - до 50Вт.

Контроллер LD-02/03 имеет дополнительные возможности (см. Основные характеристики).

Могут применяться для коммутации любых нагрузок в пределах допустимых характеристик.

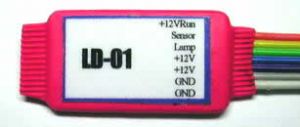

Контроллер салонного света автомобиля LD-01
Контроллер салонного света автомобиля LD-01
Контроллер салонного света автомобиля LD-01
250 руб. 199 руб.http://ashulgin.webasyst.net/shop/categ ... t_dimmers/
Вы экономите: 51 руб. (20%)
Артикул: 01201
На складе: да
Вес продукта: 30 g


Напряжение рабочее, 12В
Потребляемый ток при выключенной салонной лампе (мах), 0 А
Ток управления по входу "Sensor" (мах), 0,0003А
Коммутируемый ток (мах), 0,5А
Коммутируемая мощность (номинальная), 5Вт
Коммутируемая мощность (мах), 8Вт
Время (скорость) "мягкого" включения плафона, 1сек
Время (скорость) плавного выключения (гашения) плафона, 4сек
Время задержки до полного выключения света при закрывании двери, включая плавное гашение (двигатель не работает), 12-15сек
Время задержки до полного выключения света при закрывании двери, включая плавное гашение (двигатель работает), 1сек
Время задержки до автовыключения света при открытой двери, включая плавное гашение (двигатель не работает), нет
Автовыключение света при открытой двери, (двигатель работает), нет
Режим "Комфорт" нет
Опознавание работающего двигателя (для исключения задержки гашения при заведенном двигателе), ... аналоговое, по уровню борт.напряжения
Возможность подключения к цепи "+12 Зажигание" (для исключения задержки гашения при заведенном двигателе без доп.монтажа), есть
Функция гашения плафона при постановке машины на охрану, есть
Защита от перегрузок во внешних цепях: есть - две ступени
Герметичное исполнение: да
Рабочая температура: -50...+100С
Размеры, длина - ширина - толщина: 27 х 15 х 3
Процессор/ШИМ - нет/нет
Вес, 3г (30г с упаковкой и с инструкцией)

[Алекс Нижегородец]

И вот еще-


Контроллеры плавного включения-выключения света (autodimmer) LD-01 и LD-02/03. Мягко включают, задерживают отключение при закрывании дверей и плавно выключают ("затухание" или "плавное гашение") свет в салоне автомобиля.

Контроллер LD-01 для ламп мощностью до 8 Вт.


Контроллер LD-02 - для ламп мощностью до 30Вт, LD-03 - до 50Вт.

Контроллер LD-02/03 имеет дополнительные возможности (см. Основные характеристики).

Могут применяться для коммутации любых нагрузок в пределах допустимых характеристик.
Контроллер салонного света автомобиля LD-01
Контроллер салонного света автомобиля LD-01
Контроллер салонного света автомобиля LD-01
250 руб. 199 руб.
Вы экономите: 51 руб. (20%)
Артикул: 01201
На складе: да
Вес продукта: 30 g


Напряжение рабочее, 12В
Потребляемый ток при выключенной салонной лампе (мах), 0 А
Ток управления по входу "Sensor" (мах), 0,0003А
Коммутируемый ток (мах), 0,5А
Коммутируемая мощность (номинальная), 5Вт
Коммутируемая мощность (мах), 8Вт
Время (скорость) "мягкого" включения плафона, 1сек
Время (скорость) плавного выключения (гашения) плафона, 4сек
Время задержки до полного выключения света при закрывании двери, включая плавное гашение (двигатель не работает), 12-15сек
Время задержки до полного выключения света при закрывании двери, включая плавное гашение (двигатель работает), 1сек
Время задержки до автовыключения света при открытой двери, включая плавное гашение (двигатель не работает), нет
Автовыключение света при открытой двери, (двигатель работает), нет
Режим "Комфорт" нет
Опознавание работающего двигателя (для исключения задержки гашения при заведенном двигателе), ... аналоговое, по уровню борт.напряжения
Возможность подключения к цепи "+12 Зажигание" (для исключения задержки гашения при заведенном двигателе без доп.монтажа), есть
Функция гашения плафона при постановке машины на охрану, есть
Защита от перегрузок во внешних цепях: есть - две ступени
Герметичное исполнение: да
Рабочая температура: -50...+100С
Размеры, длина - ширина - толщина: 27 х 15 х 3
Процессор/ШИМ - нет/нет
Вес, 3г (30г с упаковкой и с инструкцией)

Реально хорошие штуки, еще у них автомат включения света недорогой.

[piratr]

проверил плафон он рабочий просто не приходит напруга, никто не подскажит за что именно отвечает реле r16 в доп блоке предов (реле энергосбережения), и что она откл, когда вставлял 5 контактную но др. реле отл приборка , печка , ABS, и может еще что.

[AL_Capone]

R16 - релле ограничения зарядки акб...
вообще на лупатых скорпах насколько знаю, по крайней мере у себя проверял - за все временные оперяции - свет в салоне, работа дворников, обогревы зад и лобового стекол - отвечает модуль времени, такая коробочка - находится под рулевой колонкой, а точнее между колонкой и центральной консоли-торпеды... у меня были проблемы со светом и обогревом стекол, решил заглянуть туда - снял - почистил контакты, сдул грязь с платы и все заработало...

на всякий случай схемка релюшек и предохранителей на 95+

[piratr]

ясно у меня просто эта релюха отсутствует и я пока её не нашел, и аналогов не знаю, у меня на её месте просто проводком замкнуто было 2 контакта за счет этого свет в багажнике и в салоне с кнопки вкл можно,а от концовиков дверей не работало, из-за этой перемычки садился акум быстро, брала она 400мА, убрав его стало 120мА, да и кнопки стеклоподъемников не тухнут где то, если не ошибаюсь читал что это она должна откл. приборы типо этих кнопок.вот и возник вопрос за что она отвечает?

[gricha]

А вот какую-то схему нашел на ВАЗ форуме http://rf.atnn.ru/s2/scheme.gif

А вот само описание кулибничества http://www.club2101.com/sforum/index.ph ... opic=246.0

[piratr]

мне как таковое кулибничество не надо, раз там положенно быть этой релюхе пусть она там и будет, но вот полные её функции очень интересны.

[psf735]

проверил плафон он рабочий просто не приходит напруга, никто не подскажит за что именно отвечает реле r16 в доп блоке предов (реле энергосбережения), и что она откл, когда вставлял 5 контактную но др. реле отл приборка , печка , ABS, и может еще что.

У меня на 92+ еще часы

[Костя Луганск]

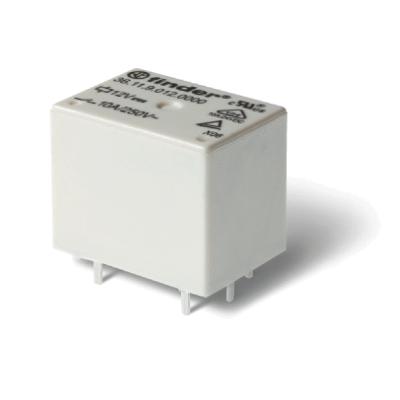

Недавно ставил это реле в GL. После осмотра было решено ставить его под торпедой , т.к. нужен доступ к "динькалке" , да и добавлять недостающие пины в блок пр-лей - занятие не весёлое , тем более на морозе
Вот подправленная схема - реле включается в разрыв провода , идущего ко 2й ноге сигнализатора габаритов:



У меня получился общий жгут с трипом:

[sesh_t]

да и добавлять недостающие пины в блок пр-лей - занятие не весёлое , тем более на морозе

Так а зачем добавлять,пины ж там должны быть.

[Костя Луганск]

Так а зачем добавлять,пины ж там должны быть.

У меня их небыло. Хотя проводка вполне комплектная - под зеркала и задние эсп есть.

[Felix]

Бляха-муха! Ща начну лепить предупреждения!

Всем доброго времени суток. У меня вопрос который сильно волнует. Вообщем смысл в том, что подсветка ног при зажатых концевиках отключается только с 20 сек. задержкой, даже при включенном зажигании. Насколько я понимаю при заведенном двигателе он должна сразу гаснуть? Помогите советом как исправить сие ? Заранее спасибо.
