Датчик уровня топлива. Плата

[Gnom]

Пришось менять погружной бензонасос, после замены, все нормально, только вот стрелка уровня топлива стала вести себя странно.
После включения зажигания, поднимается , а потом начинает двигаться в обратную сторону, и уходит за минемальный уровень до упора, хотя в баке бензина больше половины.
Датчик и до этого показввал не точно, но примерно можно было ориентироваться на уровень топлива.
Сразу скажу, все провода подключил правильно, их просто не возможно по другому подключить...
Искал схему подключения датчика, но не нашел, нет ли у кого этой схемы, хочется разобраться как он работает

[Толстый 757]

Ты не один такой. У меня он с приходом холодов стал показывать полнее полного. Сейчас опять начал показывать, когда на солнце постоит.

[psf735]

Ты не один такой. У меня он с приходом холодов стал показывать полнее полного. Сейчас опять начал показывать, когда на солнце постоит.

Да там все дорожки протерты,сдвигай относительно контакта.Или сдвигай панельку,или укорачивай контакт


[grin47]

Можно попробовать почистить контакты какой нибудь специальной химией. Можно ещё поджать их, если кажется, что штекер свободно одевается.
Я недавно прозвонил и прощупал всю проводку к бензонасосу, всё в порядке. Но бензонасос молчал, пока правильно не пошевелил провода, а показометр слегка занижает уровень при включении зажигания. Единственное, что я не трогал, это саму площадку, на которой крепится насос, датчик и разъемы, стемнело тогда уже.
А ещё можно проверить на другой приборке. У меня как то стрелка температуры двигателя показывала неправильно, помогла только замена. Значит, приборка тоже может сломаться.

У меня он с приходом холодов стал показывать полнее полного.

Попробовать бы нажать на штекер датчика и посмотреть, что получится. Моя "машинка" на приборке тоже оживала только в холода, а если надавить на колодку её блока, нажать в сторону, начинает работать.

Да там все дорожки протерты

Чего он тогда в тепле себя хорошо ведёт?

[Gnom]

На самом датчике 2 переменных резистора, и соостветственно 3 провода: синий, белый и зеленый ну и конечно масса.
Какой идет на приборку?

[psf735]

На самом датчике 2 переменных резистора, и соостветственно 3 провода: синий, белый и зеленый ну и конечно масса.
Какой идет на приборку?

Два переменника-это большой радиус на приборку,а поменьше на трип компьютер,по цветам не помню-прозвонка рулит.У меня истерлись в хлам дорожки,я разрезал ползунки и перепаивал,хватило на пол года.Плюнул и поставил от какого то таза,выставил попловком ноль и оттарировал-получилось полный бак 28 литров,а все что выше на верхнем упоре.А мне больше и не надо-запас на 300 км я контролирую.А щас поставил трип компьютер Мультитроникс.Он довольно точно показывает расход,остаток топлива и планируемый пробег.Датчик топлива ему не нужен,он считает по форсунке и пробегу.Вот таблица сопротивлений датчиков-первый скорпио Ford

пустой -50ом
1/4 -104ом
1/2 -160ом 268-50
3/4 -214ом
полный -268ом
--------------------------------------------------------------------------------------------------------------------


ОКА 330-7
пустой-330ом
1/2 -110ом
полный-7ом
-------------------------------------------------------------------------------------------------------------------

ВАЗ 2110
пустой-318ом 318-1
1/2 -110ом
полный-1ом
-------------------------------------------------------------------------------------------------------------------
НИВА
пустой-360ом 360-150
1/2 -200ом
полный-150ом
-----------------------------------------------------------------------------------------------------------------------
ваз2109
пустой-315-345
1/2-108-128 315-7
полный-7

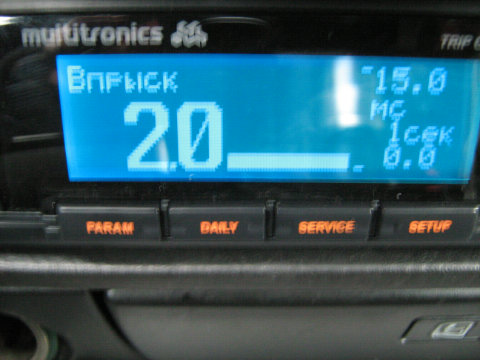

А вот трип комп Мультитроникс





[sesh_t]

psf735

.А щас поставил трип компьютер Мультитроникс.Он довольно точно показывает расход,остаток топлива и планируемый пробег.Датчик топлива ему не нужен,он считает по форсунке и пробегу

Ты что за него 100$ отдал?) А как он и куда подключается, если ему датчик топлива не нужен?

[Stanly]

так же датчик вел себя,извел меня и я его демонтировал. оказалось дорожки все зас..ты,контакты толком не прижимаются. почистил растворителем,поджал контакты и заработало. а вот на счет трип компьютера интересно,как поставил? к чему подключал?

[psf735]

"sesh_t"
Ты что за него 100$ отдал?) А как он и куда подключается, если ему датчик топлива не нужен?

Отдал 2400руб.Подключается к мозгу,датчик скорости,и к одной из форсунок,расход,затем скорость коректируется с большой точностью по навигатору или по пробегу/10 километровых столбов-10км/.Короче там много вариантов.Можно и к ДУТ подключиться-но так как он у меня врет, я выбрал вариант расхода по форсунке.Единственный недостаток надо после каждой заправки вручную добавлять заправленное к остатку

[psf735]

Графический маршрутный бортовой компьютер SE-50 предназначен для установки на инжекторные автомобили (в т.ч. иномарки) в полноценное 1DIN-место (размер автомагнитолы с рамкой)Установка прибора возможна только в полноценное DIN-место! (размер автомагнитолы с рамкой) как раз унас пустая дырка под магнитолой.универсальный - для инжекторных автомобилей (в т.ч. иномарки), используется подключение к датчику скорости и форсунке; Графический индикатор - наблюдение мгновенных параметров в виде графиков.
RGB дисплей произвольного цвета.
Более 100 функций.6 параметров на дисплее одновременно.
3 программируемых мультидисплея пользователя.
Смена 6-и параметров одним касанием.
Голосовое сопровождение всех режимов.
Голосовое предупреждение об авариях.
Автоматический расчет поправочных коэффициентов по скорости и расходу топлива.
Расширенные настройки.
Произвольная тарировка топливного бака.
Возможность подключения парктроника Multitronics.
Переключение вида дисплея позитив / негатив


[Gnom]

вызвонил, у меня наоборот, на приборку идет тот потенциометр, что поменьше.

[psf735]

вызвонил, у меня наоборот, на приборку идет тот потенциометр, что поменьше.

А у тебя комп стоит? А они вроде по сопр.одинаковы

[Gnom]

Нет компа нет , но потенциометров все равно 2.
Немного подогнул подвижный контакт, так что бы он двигался по целой части дорожек ближе к их основанию, пришлось даже немного счистить защитную краску на резисторе и все стало нормально, стрелка перестала прыгать, точность показаний проверю по заправке.
Интересно, а как люди умудряются заставить его нормально работать удлинняя подвижный контакт?
Ведь дорожки соединяются с нижней стороны, если они перетерлись по середине (как у меня) то удлиннять подвижный контакт нет смысла.

[psf735]

Нет компа нет , но потенциометров все равно 2.
Немного подогнул подвижный контакт, так что бы он двигался по целой части дорожек ближе к их основанию, пришлось даже немного счистить защитную краску на резисторе и все стало нормально, стрелка перестала прыгать, точность показаний проверю по заправке.
Интересно, а как люди умудряются заставить его нормально работать удлинняя подвижный контакт?
Ведь дорожки соединяются с нижней стороны, если они перетерлись по середине (как у меня) то удлиннять подвижный контакт нет смысла.

Контакт не удлинняют а укорачивают-разрезают и спаивают внахлест

[johnfelix]

Недавно на втором скорпе 2,3 гия, сьехал с дороги, последствия бампер и родиатор, пара проводов оторваных в послетствии после ремонта подсоединены, есть другая причина мог ли от такой тряски оторватся контакт от датчика бензина, на панели приборов и стрелка лежит и экранчик показывает прочерки, и где он точно стоит чтоб можно было его посмотреть не снимая бак, есть ли соображению, в такой ситуации,
PS до сьезда пару раз замечал что показатель топлева падал но через несколько минут или после того как заглушил вновь работал!!!

[Doggi]

Это устройство то работает, то нет. Почти всегда показывает 0 литров. Редко сам поднимается до 35-50 литров, а потом медленно опускается до нуля. Как вылечить эту заразу?

[ford1972s]

1.Заменой.Только менять будет не на что,деталь не производится.
2.Ничего не делать.

[Doggi]

Да быть такого не может. Найти можно всё. Но ты считаешь что только заменой можно исправить?

[Crick]

У меня другая беда... Датчик работает, но как-то неправильно....
То есть он как бы "запаздывает" с показаниями. Выключаю двигло - показания допустим ровно на середине. Завожу спустя 3-4 часа, через 10 минут показывает что ниже серединки...
Залит полный бак - стрелка выше последней чёрточки. Ехал с Курска, "топил" 140-160 на автостраде - стрелка не упала, но почти доходила до красной зоны... лампочка не загорелась... но если малейший "натяг" давал - начинала дёргаться... так накатом до заправки 7 км и докатился.
Причём стрелка не скачет.. просто как мне кажется запаздывает с показаниями.

Может кто подскажет что?


Кстати, подскажите, лампочка и стрелка работают от одного датчика, или у каждого свой?

[Миха#76]

Да быть такого не может. Найти можно всё. Но ты считаешь что только заменой можно исправить?

Имелось в виду что датчик уже не привезти даже на заказ с Германии,остается искать на разборке
PS В моем случае мне помогла чистка разъемов на крышке датчика топлива (эта процедуру совмещали при замене потекшего бензобака),был весь в ржавчине разъем на массу,почистили и показометр заработал,а то тоже уже хотел искать новый датчик
