Указателя уровня масла (щуп) с датчиком.

всё "железо" двигателя, система смазки, система охлаждения, впуск, выпуск, система управления двигателем
Прокомментировать
Сообщений: 27 • Страница 2 из 2 • 1, 2

Re: Указателя уровня масла (щуп) с датчиком.

Сообщение Grenkin » 23.03.13 21:55

Трубка щупа 14А идет на OHC у сиерры - FINIS 6152634. Странно. По скорпу трубка на этот щуп не применяется, а сам щуп применяется.
Аватара пользователя
Grenkin

Вернуться к началу

Re: Указателя уровня масла (щуп) с датчиком.

Сообщение drapieznik » 23.03.13 21:57

Болт - это заглушка вместо датчика. Есть варианты блоков где нет вообще предусмотреного места для подобного.. Этой версии датчика не нужна трубка направляющая - этот датчик не предназначен для визуального контроля как щуп с датчиком - этот датчик предназначен быть вставленым в блок постоянно..

А микрокат - что ж, - его в 80е годы не было - были сервис мануалы, каталоги запчастей (кстати один испанский сохранился - вернее аргентинский - но там мотор Лима..) и микрофиши - микропленки с тем же содержанием что и в микрокате. Микрофиши и стали основой микрокада..Не факт что люди котрые составляли программу корректно все совместили..

Я к примеру только сегодня наконец (благодаря Вам) увидел фотку реального датчика "правой стороны" - до этого я только видел и держал в руках щупы с датчиком. Они видимо дольше были распространены или больше сохранились - при том что они сегодня редкость. Вот к примеру щуп от Sierra XR (Мк1) 2.8 V6 MFI
*фото авторства Миши MoD-а из Донецка

Щупы с датчиками были удобны тем что они не требовали спецотверстия в моторе - даже при разной длине трубку направляющую можно было б урезать до необходимой длины, и время от времени в нете на еБей попадаются и неюзаные щупы, к примеру:

Но именно из за того что щуп имел наконечник который мог отломатся при вставлянии или вытягивании щупа (для визуального контроля..) щупы с датчиками были малонадежными механически. Постоянный датчик минимального уровня ("справа") мог бы решить проблему - его не нужно постоянно вытягивать дабы визуально осмотреть уровень, - для этого используется обычный щуп. Но похоже не сложилось у форда с примочками..

Щупы отличались цветом (и номером запчасти) рукоятки и их было не один вариант:



Другие марки машин тоже имели что то похожее:
например 307 пежо на 16 клапанном моторе

были разные

Кстати - если верить Микрокату фордовские дизельные моторы на некоторых версиях тоже могли иметь датчик минимального уровня масла..
Мое имя Лев.
Аватара пользователя
drapieznik
Ace


Сообщения: 1771
Здесь с: 01.04.08 17:40
Откуда: Ukraine, Lviv
Сar: Ford Sierra 1989 2.0 ОНС универсал - утилизирован
Вернуться к началу

Re: Указателя уровня масла (щуп) с датчиком.

Сообщение drapieznik » 22.05.13 18:32

Grenkin
ваш уникальный щуп минимального уровня масла уже прибыл с еБей?
Мое имя Лев.
Аватара пользователя
drapieznik
Ace


Сообщения: 1771
Здесь с: 01.04.08 17:40
Откуда: Ukraine, Lviv
Сar: Ford Sierra 1989 2.0 ОНС универсал - утилизирован
Вернуться к началу

Re: Указателя уровня масла (щуп) с датчиком.

Сообщение NPM » 22.05.13 18:56

Вот у меня на 2.4 абсолютно такой же щуп стоит, как на предыдущих фото. Только он без проводов. Я вот теперь задумался, а верно ли он показывает, точнее корректно ли для моего ДВС?
Viva la revolución (с)
Аватара пользователя
NPM
steady


Сообщения: 784
Здесь с: 27.03.11 21:27
Откуда: Россия, город Калуга
Фото: 24
Сar: Ford Explorer Limited Edition '94, 4.0 OHV, AT.
Вернуться к началу

Re: Указателя уровня масла (щуп) с датчиком.

Сообщение drapieznik » 22.05.13 19:18

ну, если он без проводов, он вообще только "показывает" если его вынуть и посмотреть где масло.. А вообще то датчик ничего не может показать.. Для обработки его "сигнала" нужны определенные модули, - вы же не сказали есть ли у вас проводка под ваш щуп, и родная ли она с виду..
Если наконечник не отломан, то восстановить провода несложно, - но прийдется поколупать пластмассу его рукоятки, чтоб до огрызков проводов достатся.
Мое имя Лев.
Аватара пользователя
drapieznik
Ace


Сообщения: 1771
Здесь с: 01.04.08 17:40
Откуда: Ukraine, Lviv
Сar: Ford Sierra 1989 2.0 ОНС универсал - утилизирован
Вернуться к началу

Re: Указателя уровня масла (щуп) с датчиком.

Сообщение ender11 » 22.05.13 19:32

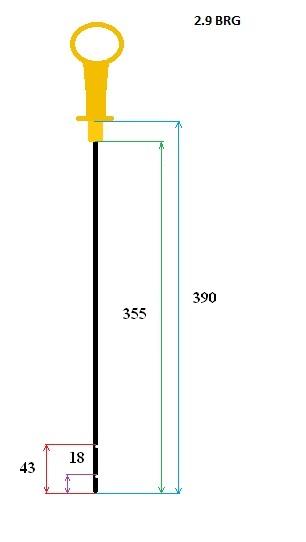

NPM пишет:а верно ли он показывает

check it out
Вложения
Аватара пользователя
ender11
Ace


Сообщения: 1582
Здесь с: 07.01.11 01:49
Откуда: Красноярск
Фото: 1
Сar: уже нет
Вернуться к началу

Re: Указателя уровня масла (щуп) с датчиком.

Сообщение NPM » 22.05.13 23:16

окей, завтра проверю!
Viva la revolución (с)
Аватара пользователя
NPM
steady


Сообщения: 784
Здесь с: 27.03.11 21:27
Откуда: Россия, город Калуга
Фото: 24
Сar: Ford Explorer Limited Edition '94, 4.0 OHV, AT.
