Линии КСУД

[psf735]

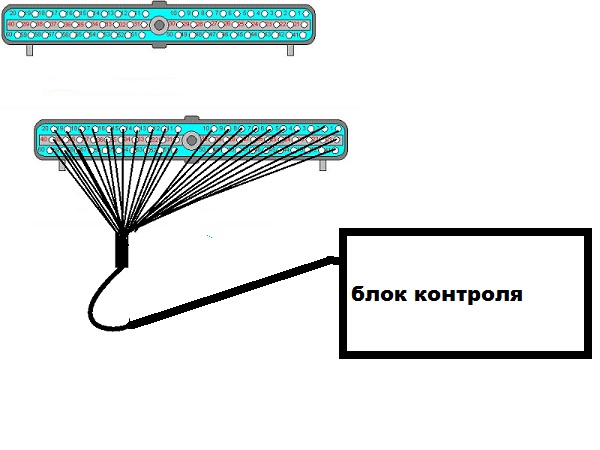

У кого есть полная распиновка разъема мозгов ? Нужно для создания рацухи по проверке датчиков и линий ксуд.Отсоеденяем фишку от мозга,на неё одеваем ответную /от старого мозга/на обратной стороне которой установлена плата с указанием лининй и параметров датчиков



Гдето вот так


[drapieznik]

http://ifolder.ru/20805167 - возможно это тебя устроит...


Кстати, - вот еще - оригинальные схемы на Сиерру - там есть с системой зажигания для DOHC... Пригодится и скорповодам...
http://ford-club.org.ua/board/index.php?showtopic=57891

Искал я и для Скорпа такие же, но в нете есть только на продажу..

[psf735]

drapieznikу слава,сильно помог

[Славик]

Хм! Интересно! А по подробней можно? Это диагностика я так понимаю? А что за блок контроля?

[psf735]

Хм! Интересно! А по подробней можно? Это диагностика я так понимаю? А что за блок контроля?

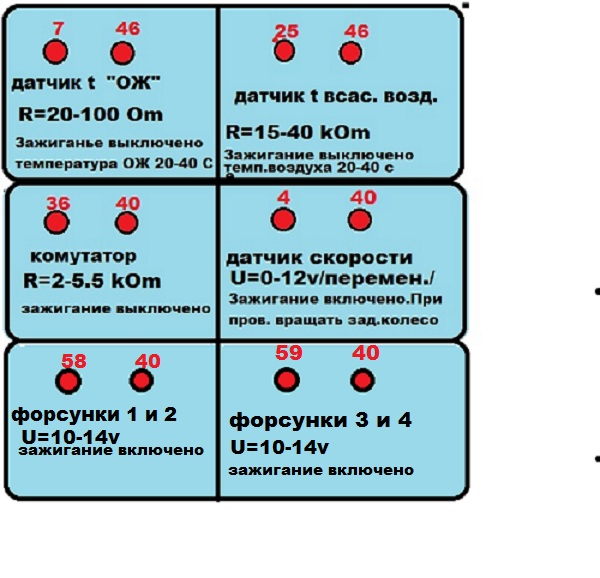

Да блок контроля это плата с клеммами для тестера и проверочными параметрами линий и датчиков.Где то вот так:



[drapieznik]

имеется в виду что то наподобие стенда проверки и испытаний...
