Новая жизнь втягиваюшего реле.

[ART&rey]

В следстивие частых снятия-установки, разборов-сборов неработающего стартера имеем прокручивание крышки втягивающего относительно корпуса. Это чревато обрывом обмотки. Пришлось купить новое. Взял польское какое-то. Решил восстановить родное.Его номер: Bosch 0331303005(.-505) 12v. Выбито еще "Germany". Хохол - что тут скажешь!
В результате:
(обмотка уже размотана)

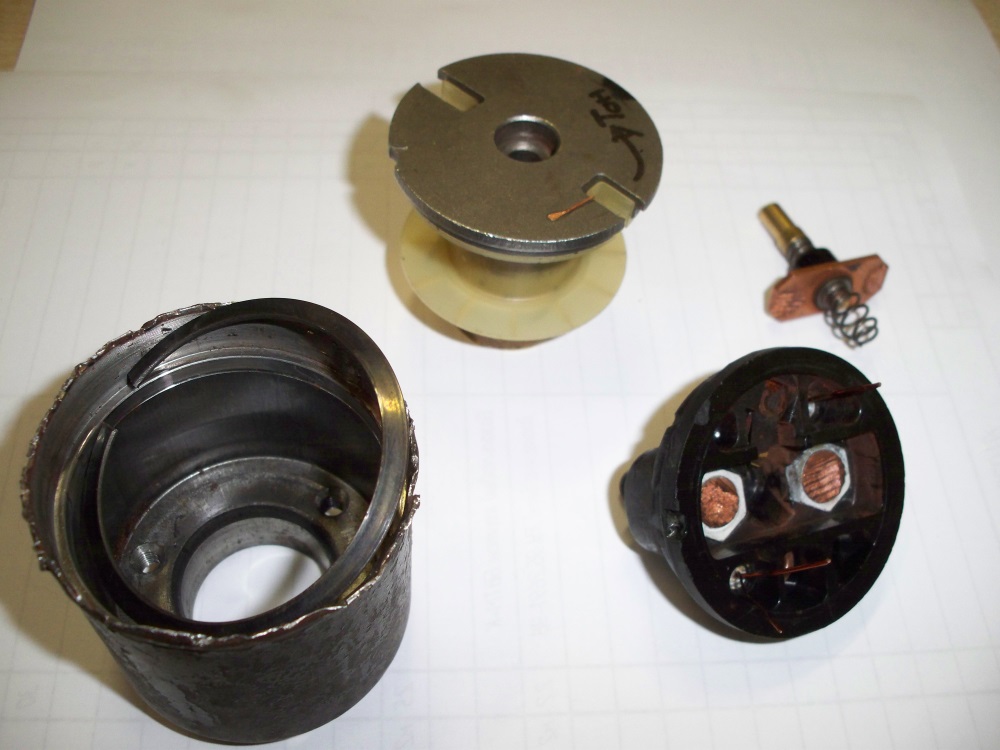

1.


2.

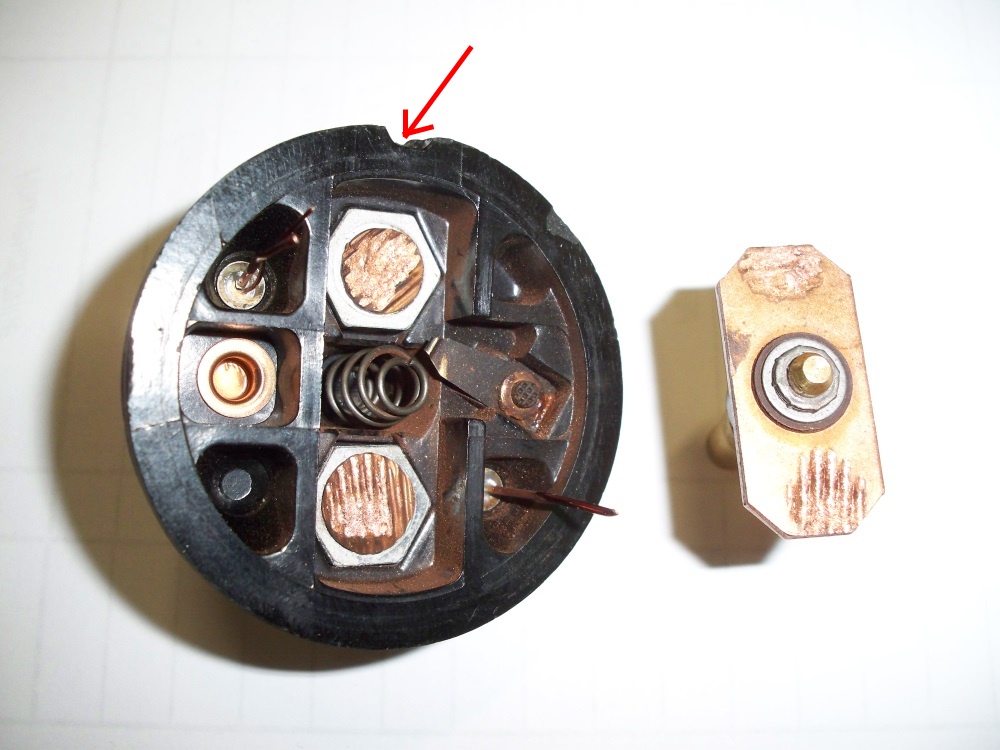

упор (указан стрелкой) "устает"...


3.

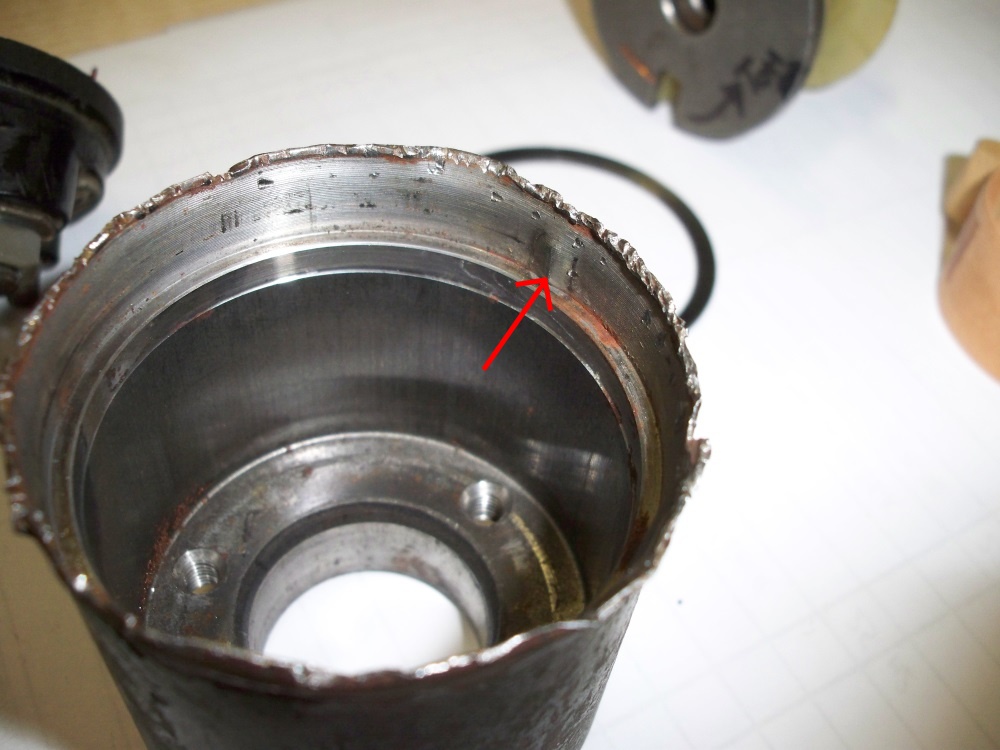

и паз крышки (указан стрелкой) уже не упирается в него


4.

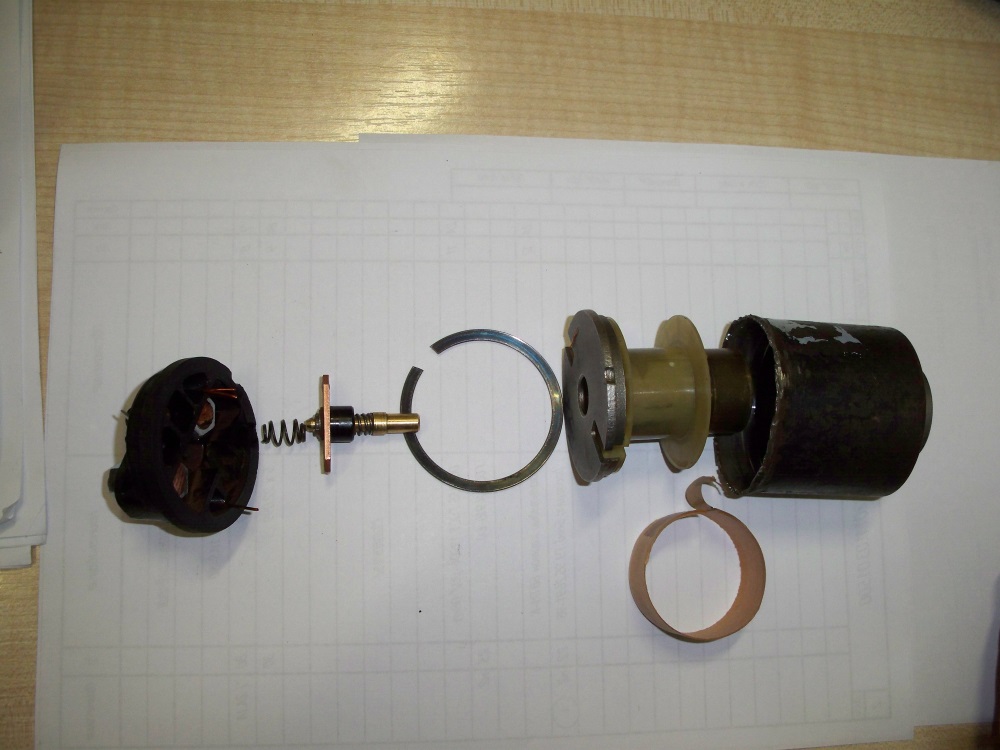

пятаки с планкой


5.

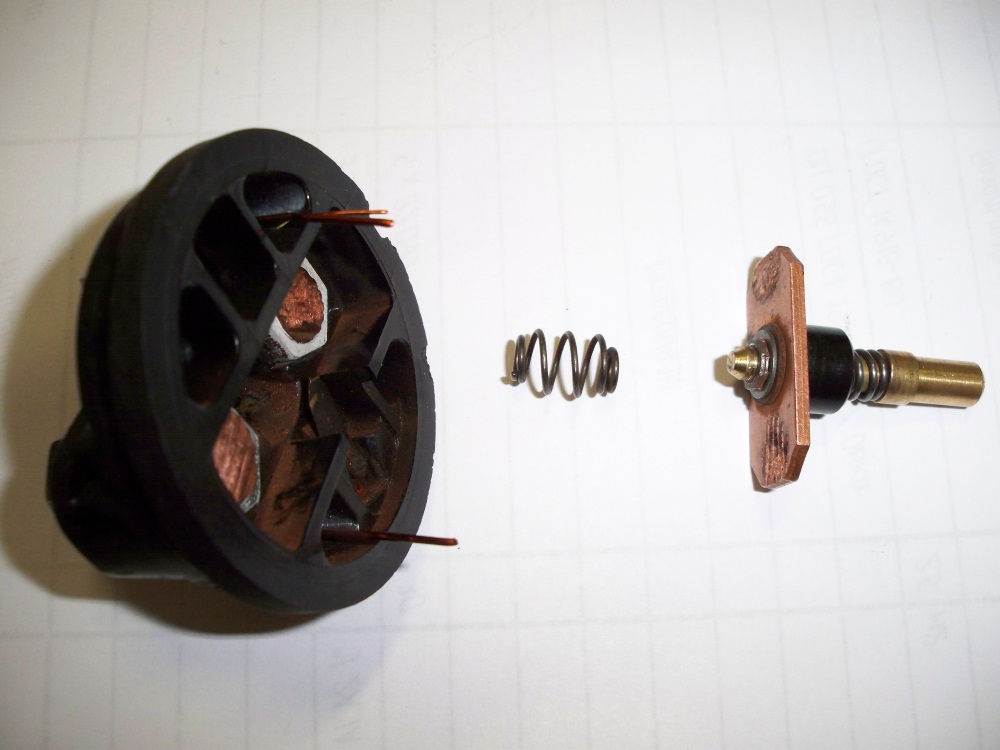

все остальное (бумажное кольцо прокладывается между обмотками)


Итого:
1-я обмотка. диаметр проволоки 1,0 мм, 136,5 витков против часовой стрелки (если смотреть со стороны крышки) ~ 16 метров.
2-я. диаметр 0,5, 136,5 витков против часовой стрелки ~ 18 метров.
Срезаем "бахрому" от развальцовки, восстанавливаем упор, точим вот такую деталь - крышку:

Drawing2 Model (1).jpg (91.47 КБ) Просмотров: 1604

через уплотнение под 3 винта (крышка показана условно - толщина стенки крышки конечно будет меньше).
Продолжение следует...
