Возможны чудеса с одометром?Замена зеленой шестерни одометра

[Crick]

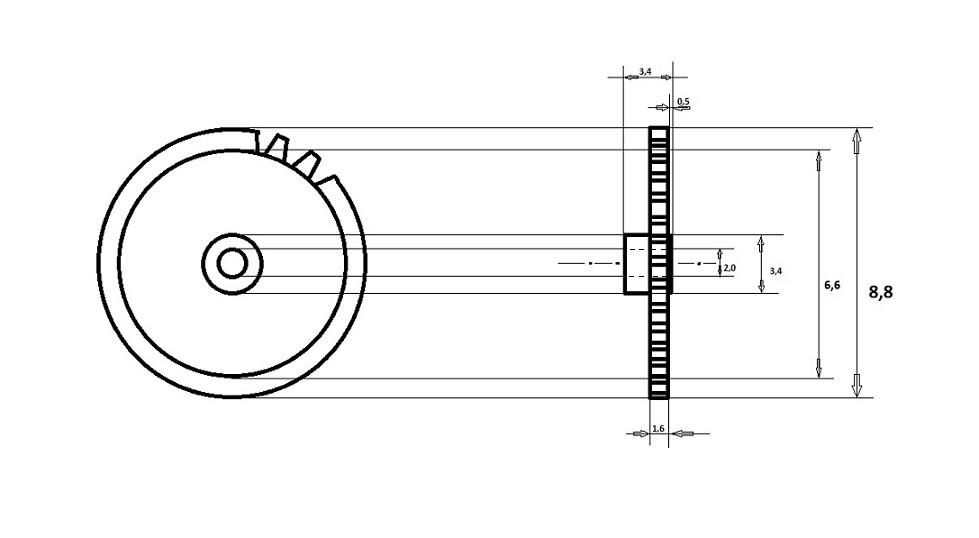

Гренкин, штангель хоть и есть хороший, но шестерня такая маленькая)))
Вроде как так..
Только модуль и форму зуба хз как рассчитать безошибочно(
Зубьев - 20 шт.

И вот эту высоту ступицы , которая 0,5мм, может убрать за счёт увеличения обода на те же 0,5 ?

[Gгеnкіn]

Ступица шестерни лысая? Без зубьев?
В каком формате сохранить модель для печати? STL?

И вот эту высоту ступицы , которая 0,5мм, может убрать за счёт увеличения обода на те же 0,5 ?

Я могу ее убрать, могу оставить. Как скажешь. Могу сделать и так, и так. Две модели. А при печати уже разберетесь какую печатать удобнее.

[Gгеnкіn]

Только модуль и форму зуба хз как рассчитать безошибочно(

Если предполагать, что внешний диаметр ты измерил правильно и с количеством зубьев не ошибся, то модуль 0,4. Но при таком модуле тот размер, который у тебя указан как 6,6 мм, должен быть 6,998 мм. В общем 7 мм, а не 6,6. Может это быть правдой? Потому что если при таком количестве зубьев модуль брать 0.35, то внешний диаметр шестерни будет 7.7, а не 8.8.

По форме зуба согласно стандарту DIN выбор не велик. Есть две формы зуба. Посмотри на профили на картинке и скажи какой профиль тебе больше нравится.

DIN - Spur gear 0.4M 20T 20PA 2.1FW ---S20B3.4H3.2L2N.JPG (103.24 КБ) Просмотров: 11736

DIN - Spur gear 0.4M 20T 14.5PA 2.1FW ---S20B3.4H3.2L2N.JPG (104.39 КБ) Просмотров: 11736

[Crick]

Внешний 8,8
Внутренний 6,998
Форма зуба - скорее всего второй/нижний ( то есть, более прямой).
Да, сделай плиз оба варианта по ступицам.

Ступица шестерни лысая? Без зубьев?

Да. Она работает ободом.
С одной стороны моторчик, с другой - внутренняя шестерня световода.

В каком формате сохранить модель для печати? STL?

Ну да наверное...
Но если можно, то продублировать в формате для автокада.

Спасибо.

[Gгеnкіn]

Модель шестерни со ступицей 0,5 мм. Картинки тут, ссылки на файлы отправляю в личку. Там в нескольких форматах, для 3d-принтера, вероятно, наиболее подходит STL.
Не совсем понял как ты хочешь изменить деталь, убрав эту ступицу 0,5 мм. Я думал, что ты хочешь на эту величину увеличить толщину самой шестерни. Вместо 1,6 сделать 2,1. Но ты вроде о чем-то другом говоришь. Поясни что изменить.

Шестерня одометра 1.jpg (185.69 КБ) Просмотров: 11714

Шестерня одометра 2.jpg (194.84 КБ) Просмотров: 11714

Шестерня одометра 3.jpg (187.96 КБ) Просмотров: 11714

Шестерня одометра 4.jpg (191.72 КБ) Просмотров: 11714

[Gгеnкіn]

Надеюсь у тех, кто будет печатать шестерню, есть понимание как это делать. Для такой маленькой и геометрически сложной детали нужно брать минимальный диаметра сопла, устанавливать небольшую толщину слоя хотя бы 0.1 мм и делать замедление печати и обдув, если слой печатается слишком быстро, быстрее, чем за 30 секунд.

[stress]

Gгеnкіn
У тебя есть 3D принтер?

[Gгеnкіn]

stress,
нет, 3d-принтера нет. Я - нищеброд, ты знаешь.
Ну и главная причина, принтер этот он воняет очень неприятными запахами. В квартире его лучше не использовать. Хотя в последнее время говорят появились какие-то невонючие пластики, которыми можно и в жилом помещении печатать. Но сам не нюхал, только слышал про них. Самый распространенный и прочный пластик АБС воняет при печати так, что мама не горюй.

[Crick]

Я думал, что ты хочешь на эту величину увеличить толщину самой шестерни. Вместо 1,6 сделать 2,1.

Именно!
Ибо я смотрел что в Украине продают из алюминия - там гладко всё и работает у людей.

Спасибо!

[Gгеnкіn]

ОК, понял. Сделаю второй релиз.

[Gгеnкіn]

Убрал ступицу 0,5. Сделал толще саму шестерню - 2,1 вместо 1,6.
Ссылки на файлы с моделью - в личке.

Шестерня одометра 5.jpg (192.34 КБ) Просмотров: 11693

Шестерня одометра 6.jpg (196.62 КБ) Просмотров: 11693

[Crick]

Спасибо!

[Gгеnкіn]

Та, говно вопрос, как говорят в Москве.
Обращайся, если что-то надо будет переделать.

[Crick]

Я сейчас в Крыму)
Ой, в окупированном Крыму)))
Вроде сказали, что тут недалеко можно распечатать.. может там и сканировать могут, но я лучше приду "подготовленным"))

[stress]

говно вопрос, как говорят в Москве.

Ты спалишься на первом прохожем мля,говорят через ,,а,, забудь об оканье и шоканье.

[Dealer]

Какая сложная процедура с изготовлением этой шестерни, я б наверное от безысходности постарался ее из алюминиевого уголка надфилем выточить ) А вообще мне посчастливилось ее купить в игрушечной машинке. Обойдя весь рынок, и не найдя нужной машинки, я ее случайно обнаружил в ближайшем киоске союзпечати.

[i_edgars]

Чего там изготавливать? 2 Евро за китайскую машинку, 2 отвертки и 20 минут включая перекур - вот и весь ремонт одометра.
Накрылся у моей техники одометр, попробовал сорвать стрелку, однако сломал ось а стрелка не сорвалось! Пришлось из двух приборок делать одну, так как купленная другой модели и не подходила.
Крутил вертел и попробовал двумя отвертками приподнять циферблат - получилось!! Поднял выше фиксирующих штырей. Его повернул и можно было заменить шестеренку и подогнать километраж без снятия стрелки.





Ставь км какое угодно!


Все готово


Сейчас у меня гибрид Скорпа и вот этой машинки!!

Шестеренка 1 : 1
В машине

Приборка до ремонта

Собственно объект разговора

Если надо размером больше
https://foto2.inbox.lv/i_edgars/25-10-2005?page=2
История
https://foto2.inbox.lv/i_edgars/20-10-2005

[Dealer]

А что такая красивая шкала, новая, или сохранность удалось соблюсти?
Фото машинки нужное дело. У меня когда-то даже база фоток машинок была, в которых нужная шестеренка есть.
А разбирал ли кто-нибудь одометр и тахометр? Есть у меня с ними проблемы. Интересно, можно ли цифры одометра вручную переставить, если придется менять спидометр, и можно ли ремонтировать тахометр.

[i_edgars]

Dealer
Шкала от купленной приборки, так что историю не знаю, но и родная не особо хуже была. По любому шкалы не подкрашивал.
Конечно можно переставить все цифры - на фото есть как!
Выбрал ось шагового механизма с одной посадки и крути сколько душе угодно!
https://content5-foto.inbox.lv/albums/i ... 08-Pro.jpg
А машинку взял самую дешевую китайскую из первой попавшееся с заводкой от маховика.

[padla bear]

Какая сложная процедура с изготовлением этой шестерни

Обойдя весь рынок, и не найдя нужной машинки, я ее случайно обнаружил в ближайшем киоске союзпечати.

То есть дать шестерёнку напечатать на принтере примерно так же как отдать в фотоателье флешку для печати фото, это сильно сложнее,чем обойти кучу народа и осмотрев кучу игрушек ? Блин,в варианте Crickа по идее можно вообще из дома не выходить,что бы получить требуемое.
