щиток приборов 95+ в 1scorpio

[Miha]

Стоп.
Модуль с пищалкой это в старых скорпах!
В пучеглазых данные снимаются на прямую с конецевиков или датчиков!

[Kadzak]

А как вам такая приборочка? ))

[madgipsy]

уважаю тех людей у кого руки правильно заточены

[igor.talisman]

Нужна схема для изготовления печатной платы,частотного делителя,для лупатой приборки в первый скорп 2.0I

[Miha]

igor.talisman
Поиском пробовал ???
viewtopic.php?f=1&t=21774&p=346015#p346015

[igor.talisman]

Но там я так понимаю схема показана только для микросхемы 4017
а куда микруху К555ТЛ2 паять и 5-ти вольтовый стабилизатор тока 7805
на фото показана общая плата в сборе,а схема приведена только для 4017,если я правильно понял.

[Miha]

А смысл в этой теме данный вопрос задавать ??? Я Вам тонко намекнул что нужно пользоваться поиском, и отправил в соответствующую тему ... Читайте правила и нормально вливайтесь в жизнь форума.

[igor.talisman]

Извиняюсь за недопонимание перехожу в тему

[vint (-ik)]

в продолжение темы хочу впихнуть приборку от скорпа 95+ в своего транзита ! приборка проста без компа и машинки есть только один разьём на 28 и что-то не врубаюсь как это можно сделать!!

[vint (-ik)]

нашёл картинку а дальше ступор

[Miha]

Дык без полной схемы (транзитовской), и инфы тут те никто не поможет. След вопрос сколько импульсов на один км даёт транзитный датчик одометра??? Тахо откуда сигнал берёт?? Вобщем на данный момент утопия.

[vint (-ik)]

приборка от скорпа 2.0 ДОХЦ распиленого на запцацки ! хочу впихнуть в транзита 2.0 ОХЦ инжекторный !! хочется узнать что надо подать и куда на приборку чтобы она работала!! а откуда взять это уже другой вопрос ... найдётся!

[Miha]

Уважаемый, в таком случае просто перечитайте темку с 1ой страницы и по ссылочкам упомянутым в ней сходите ...

[vint (-ik)]

я прошу прощения прочитал данную схему не раз и не два просто немного не могу понять!!!""""""" Для красного сраведливо следующая перекоммутация: 1к-прав поворот +12в-28в, 2к-датчик охл.жидкости-24в, 3к-датчик уровня топлива-25в, 4к-скорость, бензин, ож (общий) 5К-спидометр-26в, 6к- дальний(есть тонкость-у лупатого на этот разьем нужно подать +12, для старого -это корпус, я решал эту проблему путем подачи +12в с панели лупатого (после диодов подкл к пинам 36 и 33) на один из выводов сигнальной лампы, он сидит на корпусе, предварительно обрезав дорожку (убрал соединение с корпусом сигнальной лампы)-27в, 7к-уровень воды в радиаторе-8с, 8к-уровень воды омывателя-19с, 9к-инд. бензин-1с, (тонкость для индикаторных ламп, по совету Miha,обрезаем и соединяем между собой 20-32 и 4-15 проводники блока AWS) 10к-+12в для 6,7,8,9 пинов.
Для зеленого: 1з и 2з-подсветка-30в (корпус) и 31в (+12в), 3з-выход на возбуждение гены-6а, 4з-+12в с "15" клемы замка зажигания-33в, 5з-тахо-32в, 6з-датчик масла, 7з- ручник,торм. жидкость-для этих точных записей нет, какой-то из 8а,9а,10а-легко вызвонить по месту, извиняюсь, 8з,9з-индикатор износа колодок ( такой пиктограммы у лупатого нет, я не подключал, но если это важная информация можно использовать индикатор ТС-22с, 10з-ABS-5а, 11з- поворот левый-29в."""""""""разъём на 28 а отправляют на 29в и далее помогите тёмному

[Miha]

Что тут не понятного. Номер провода в старой приборке и разъём, номер провода в пучеглазой. вместо скорповой подставь значения от транзита и скручивай провода.

[vint (-ik)]

я с вами полностью согласен ... но вопрос !? где ноходятся номера выводов 29-32 в разъёме у которого всего их 28

[Kadzak]

Приведенная выше нумерация контактов неправильная. Правильная ниже, выяснилось при вскрытии.
Полезно для тех, кто будет колхозить LED подсветку.

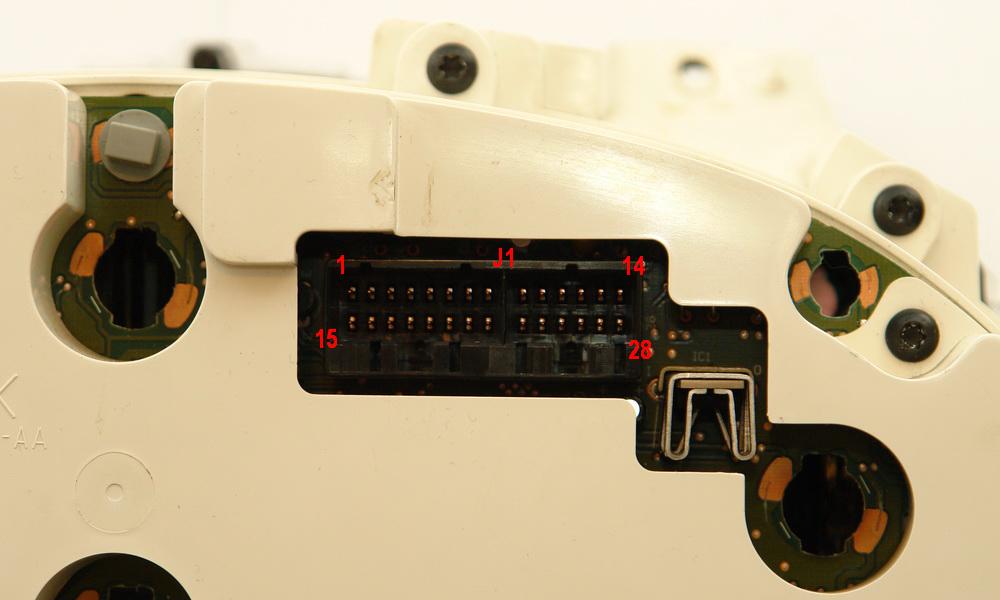

Итак, вид на контакты с внешней стороны (приведенная мной маркировка первого контакта совпадает с маркировкой на плате). Не смотря на то, что в этот разъем втыкаются две фишки/вилки, разъем это один и на плате обозначен как J1. Знаками вопроса обозначил неизвестные мне контакты. Знаком х - неподсоединенные на плате контакты.

(Лупатая)

Приборка - Разъем с маркировкой.jpg (45.04 КБ) Просмотров: 23726

1 - 12В постоянные;
2 - Земля (общий);
3 - Земля (общий);
4 - 12В от зажигания;
5 - ?
6 - Подсветка приборки, габариты (у буржуев - Illumination);
7 - Земля (общий) подсветки приборки и поворотников;
8 - Левый поворотник;
9 - х
10 - ?
11 - ?
12 - ?
13 - х
14 - ?
15 - Правый поворотник;
16 - Индикатор дальнего света;
17 - ?
18 - ?
19 - ?
20 - ?
21 - ?
22 - ?
23 - ?
24 - ?
25 - х
26 - х
27 - х
28 - ?

ЗЫ:
Понятно, что среди "?" где-то там и стрелка тахометра и стрелка температуры и т.д., но я разбирал приборку дома, поэтому проводку от датчиков под капотом до разъема приборки не прозванивал. Задача была вылечить судороги стрелок на кочках и подшаманить подсветку. Если у кого есть данные - вэлкам!

[vint (-ik)]

что было проверено опытным путём
1 - 12В постоянные;
2 - Земля (общий);
3 - Земля (общий);
4 - 12В от зажигания;
5 - тахометр
6 - Подсветка приборки, габариты (у буржуев - Illumination);
7 - Земля (общий) подсветки приборки и поворотников;
8 - Левый поворотник;
9 - х
10 - система стабилизации (блокировка)
11 - ручник, неисправность тормозной системы (управляется -)
12 - датчик масла (управляется -)
13 - х
14 - подушки безопасности (управляются -)
15 - Правый поворотник;
16 - Индикатор дальнего света;
17 - спидометр
18 - ?
19 - датчик температуры охл. житкости
20 - ?
21 - O\D OFF
22 - подключение прицепа
23 - возбуждение на аккумулятор
24 - датчик ABS (управляется -)
25 - х
26 - х
27 - х
28 - круиз
больше ничего не загоралось и не ***!

[Miha]

Стоп Чёт вы запутали меня ... Давайте считать контакты так как это в камасутре расписанно !!!
Всё что описанно выше верно. Зашёл глянуть мож кто победил тахометр ???

[Miha]

Ух ребята ... ну и еплю вы устоили с нумерацией
тот что у вас нумеруется 28 (по камасутре c470a -1 контакт ...)
18 (с470b - 25) - белый - датчик уровня топлива
20 (с470b- 23) - (в зависимости от года либо чёрный - либо чёрно оранжевый) - резистор типа двигателя (по слухам, для 6ти цилиндров - на землю, для 4х в воздухе)

Последний разъём. c470c как вы там нумеруете ХЗ но по камасутре так
1 - белый - идёт на ЕЕС (может импульсы для трипа а может ХЗ
10 - коричнево жёлтый - - (минус) датчика температуры окружающего воздуха
16 - бело чёрный - + датчика температуры окружающего воздуха
15 - бело зелёный - датчик уровня ОЖ
19 - бело голубой - датчик уровня омывайки
7 - чёрный зелёный - дверной микрик
8 - чёрный оранжевый- дверной микрик
20- чёрный голубой - дверной микрик
21 - чёрный жёлтый - дверной микрик
9 - чёрно красный - багажник микрик
22 - коричнево белый - кнопки управления трипом
2 - бело фиолетовый - кнопки управления трипом
