Возбуждение генератора

[TEODDOR]

мне не лень, просто что-то не нашёл как его выколупать, а то что не каждый зайти может - не сообразил) сейчас попробую, там просто при клацании окошко открывается, а "сохранить картинку" в менюшке нету.

ПЫСЫ Выколупал через команду "Исследовать элемент"

[ford1972s]

на толстый болт +,на тонкий - голубой провод,тот болт,что отдельно - не используется.

[TEODDOR]

голубой провод должен идти на лампочку? я писал, что у меня вроде лампочка от чего-то другого запитана. она работает нормально, но синий от разьёма, похоже, теряется в общей оплётке)

[sergant3]

голубой провод должен идти на лампочку?

В родном жгуте от ОНСа с умным карбом два голубых провода. Один идёт на лампочку, второй с тоненькой белой полосочкой (которую не всегда и увидишь) идёт на карб. Кто у тебя там чё наколхозил с лампочкой, тебе придётся разбираться самому. Мы тебе только подскажем как должно быть... Если по твоему лампочка работает нормально, то и подключена она к гене нормально. Там по другому только колхозить.
По генератору - загляни в дырку от щёток, пощупай кольца пальцем. Огромных ям на кольцах быть не должно. Если есть ямы - покоцает щётки. Ну и по уму, так протёртые кольца надо менять.

[TEODDOR]

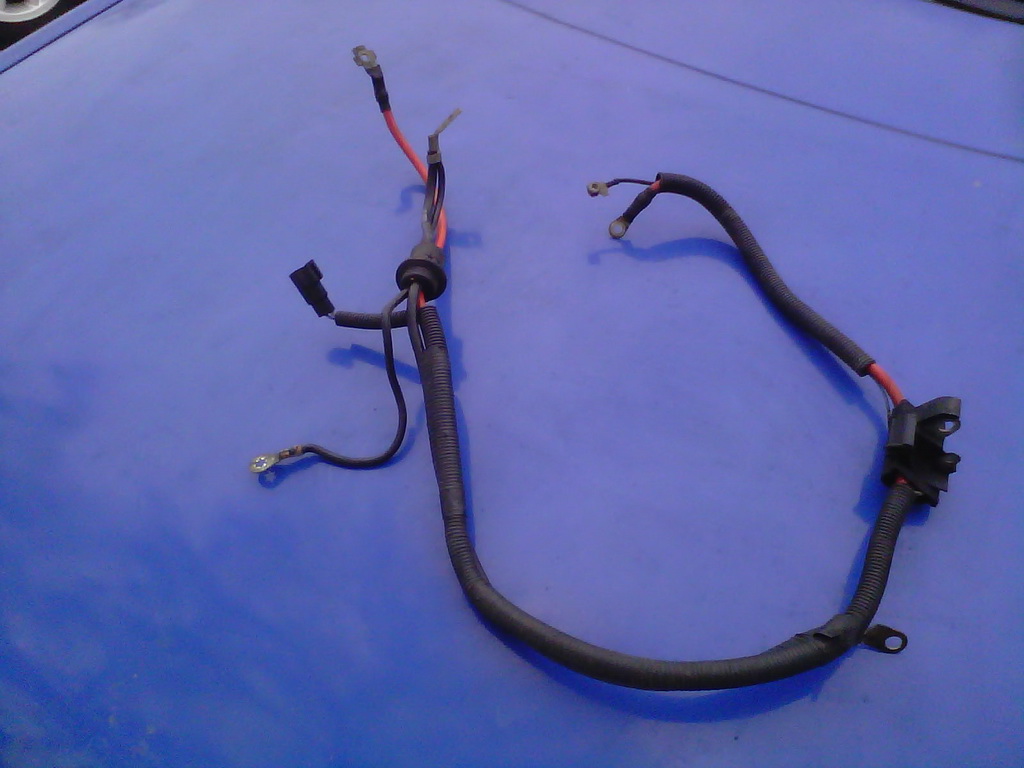

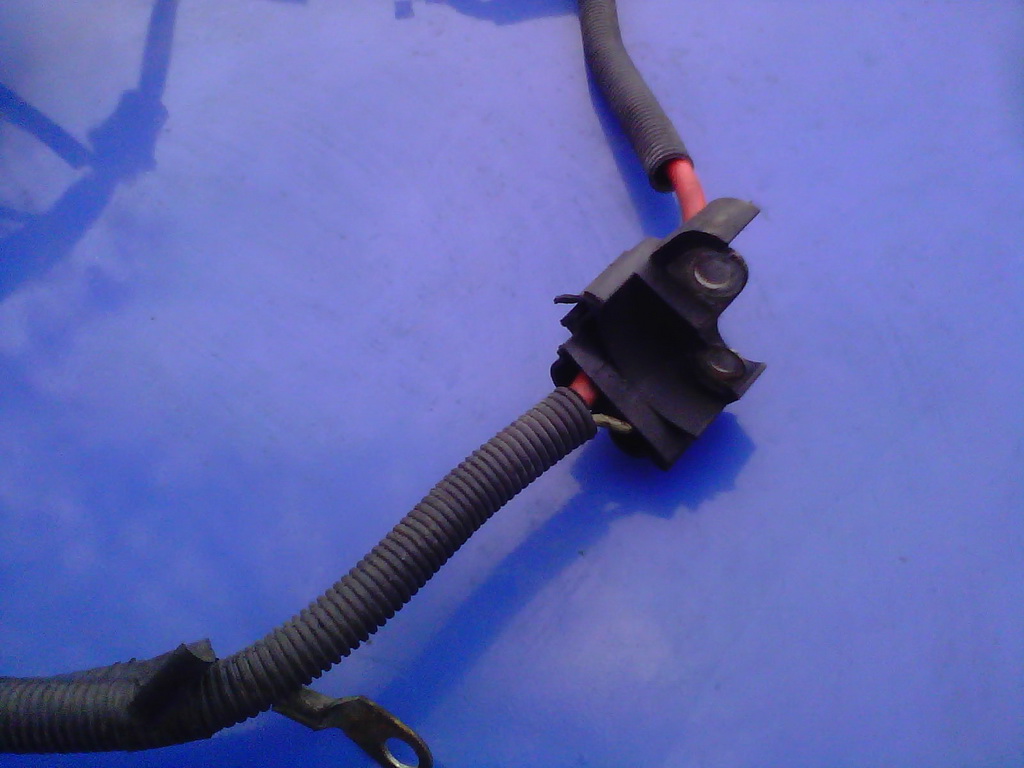

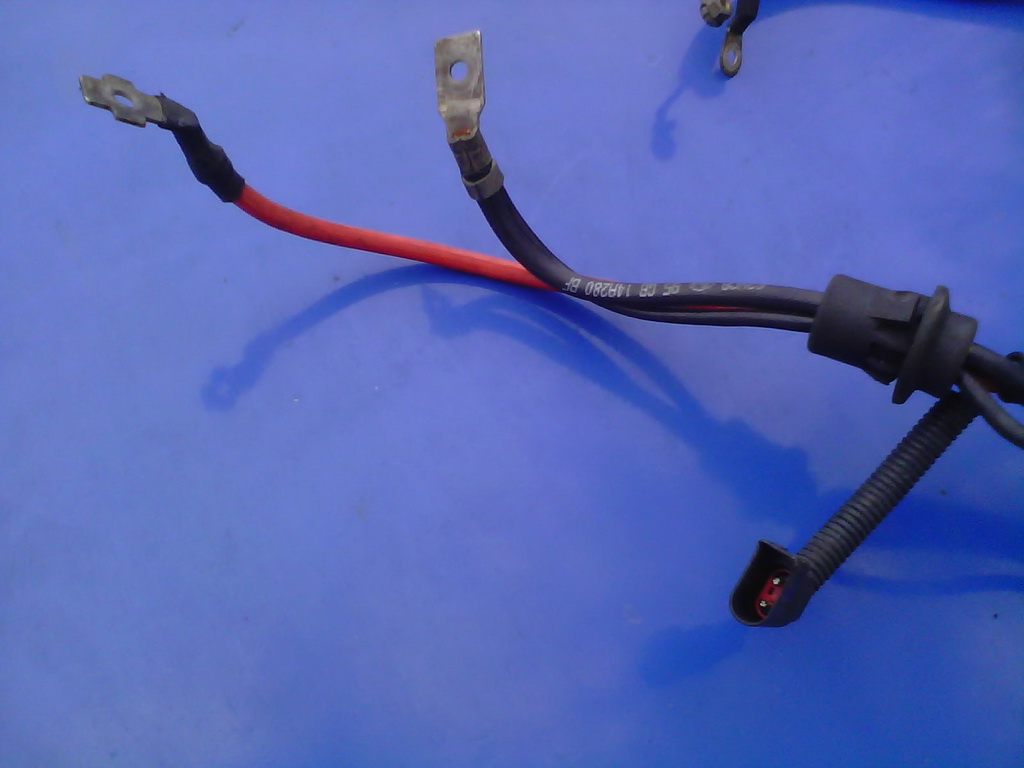

На генераторе не обнаружил никакой дырки для щёток. Возможно туда таблетку надо другую? Жгут кабелей сфоткал. Непонятная пластмасска с контактами видна.

[ford1972s]

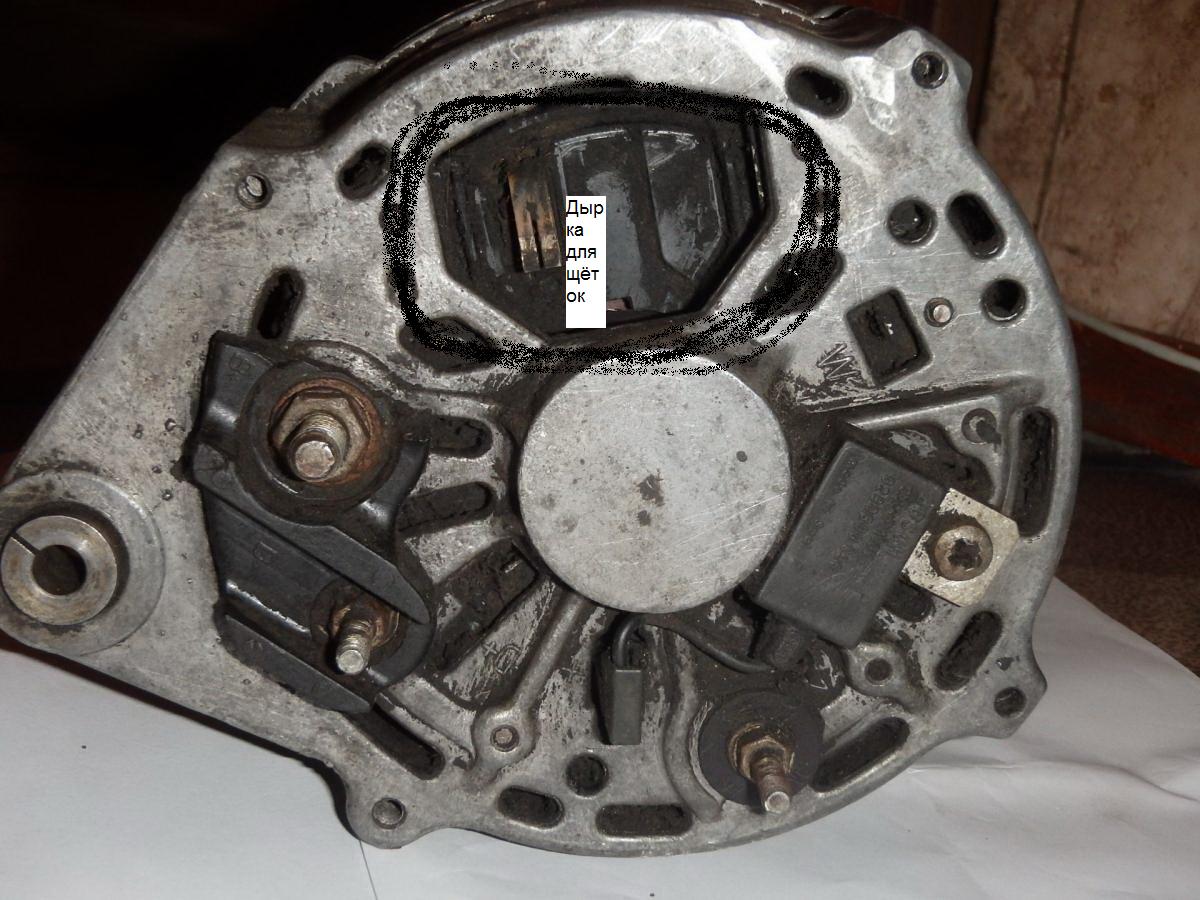

На генераторе не обнаружил никакой дырки для щёток

Пять баллов!

[sergant3]

Жгут кабелей сфоткал

Это от чего такое?!

На генераторе не обнаружил никакой дырки для щёток

А то, что тебе показал ford1972s, это по твоему как назвать? Может ты чё другое подумал?
Как вариант - ктото снимал заднюю крышку, развернул пластиковую втулку с дырками под щётки и поставил крышку обратно...

[TEODDOR]

Дырки должны быть там, куда указывает короткая сторона прямоугольника? возле вала?

[sergant3]

куда указывает короткая сторона прямоугольника?

Да. Там окошко и видно кольца, по которым щётки елозят.
Но если ктото ранее перебирал гену, то...

ктото снимал заднюю крышку, развернул пластиковую втулку с дырками под щётки и поставил крышку обратно...

Если до вечера до тебя не дойдёт как это всё д.б., то вечером сфоткаю... где то вроде есть гена такой же.

[ford1972s]

Дырки должны быть там, куда указывает короткая сторона прямоугольника? возле вала?

Блин,для самостоятельного ремонта должны быть хоть какие то познания об авто,деталях и навыки слесарки. Если их нет,лучше никуда не лезть,и запчасти не покупать,заниматься своей работой, а машину отдать на сервис,пусть всем они занимаются.
Вопросы твои на такие размышления наводят,чес.слово,аж страшно.
Ещё и жгут сфоткал зачем то,он то нам зачем?

[TEODDOR]

а что, это разве не от генератора кабеля?

[sergant3]

а что, это разве не от генератора кабеля

Точно, что не от переходного скорпа с таким генератором В остальном - грамотные поправят.
Как я понял, ты так и не додумался по прорезям под щётки....
Вот гляди, такой же генератор как и твой



Кольца тут мёртвые, их только менять. Там пропил 2мм. Если поставить новые щетки, то канавка в лучшем случае покрошит края щеток, в худшем - обломит щетку.
Кольца закрыты в пластиковую втулку, вот такую, с прорезью



Если ктото когда то разбирал генератор и ... тут 2 варианта у торопыг...
1. убрать или укоротить эту белую втулку
2. поставить её наоборот, прорезью под щётки внутрь.
Если ты не видишь кольца - подозреваю, что втулку перевернули.

[TEODDOR]

Спасибо за подробный ответ и потраченное на меня время. Буду разбираться на выходных. Может генератор вообще дохлый окажется и придётся его возвращать

[TEODDOR]

разобрался. втулка была перевёрнута) А вот скажите, без подключенного синего провода гена работать не будет? Просто мне надо поскорее проверить его работоспособность, чтоб, если что, вернуть назад

[ford1972s]

Будет,если газануть до упора,или лампочкой от плюса на тонкий болтик питание кратковременно подать.Для проверки надо вольтметр,а не клемму снимать на работающем.

[TEODDOR]

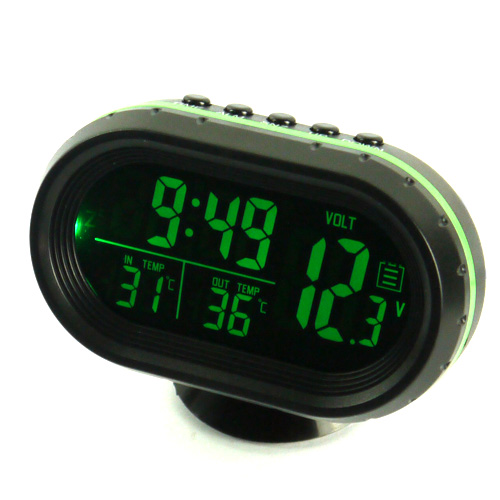

Вольтметр не проблема, у меня уже больше года вольтметр стоит внедрённый) вот такая симпатичная (на мой взгляд) хрень. а почему именно лампочкой подавать питание а не напрямую? Пониженное нужно?

[ender11]

кратковременно можно и напрямую. какая генератору разница - поступает напряжение через основные диоды или через дополнительные? лампочка требуется для индикации и чтобы на незаведенном авто меньше тока потребляла обмотка возбуждения, как-то так.

[TEODDOR]

спасибо.

[ford1972s]

ender11
В общем то да. Просто я всегда подаю питание куда либо,особенно не зная куда, через лампу,работает это как предохранитель.

[TEODDOR]

вроде дохлый гена оказался, лампочка не горит, видимо обмотка возбуждения того... вернул пока свой. заодно удостоверился, что у меня синий проводок идёт куда надо)
