Светодиоды в приборку. регулятор яркости.

[gmiro]

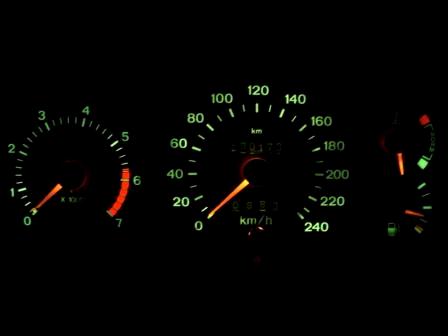

ну вот и фото оригинала

[Akella]

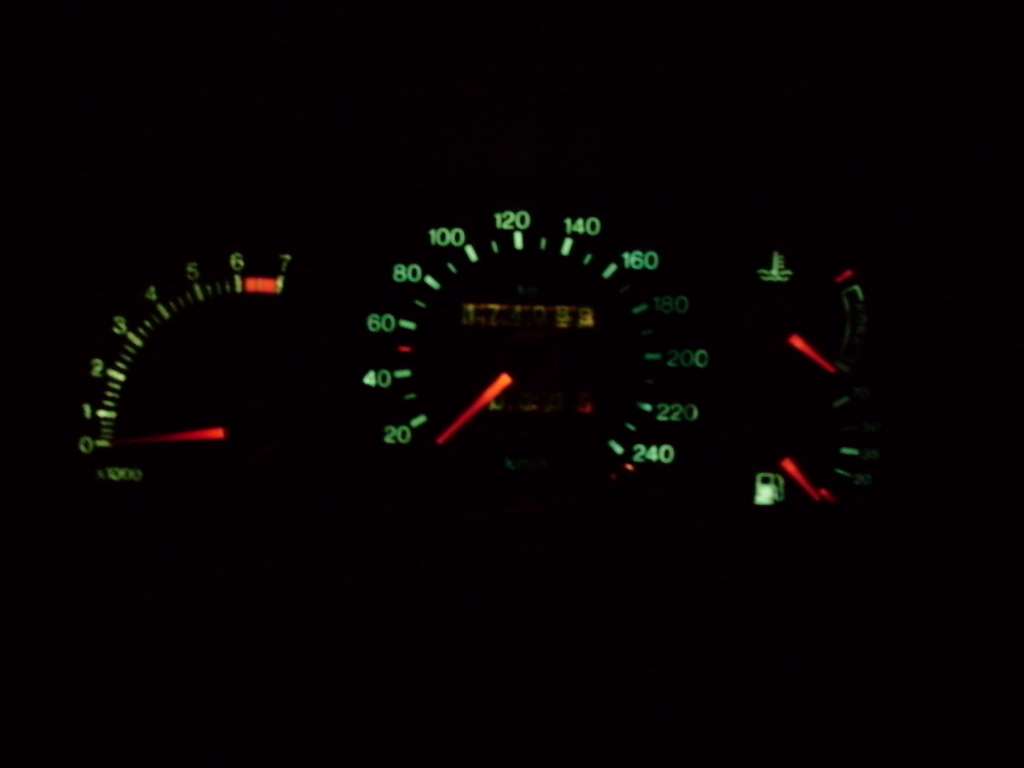

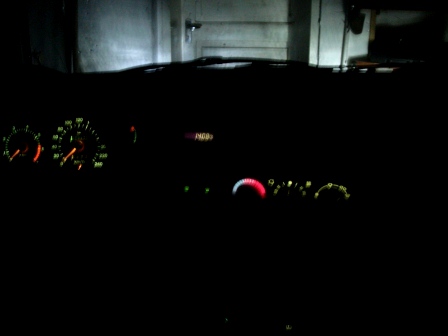

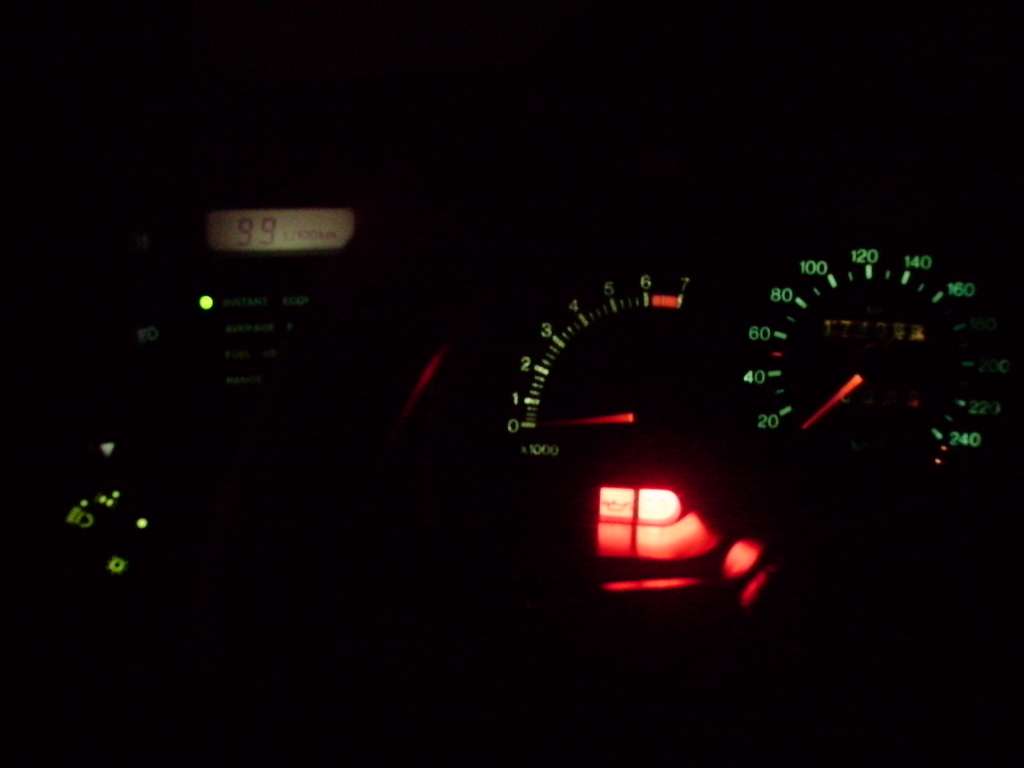

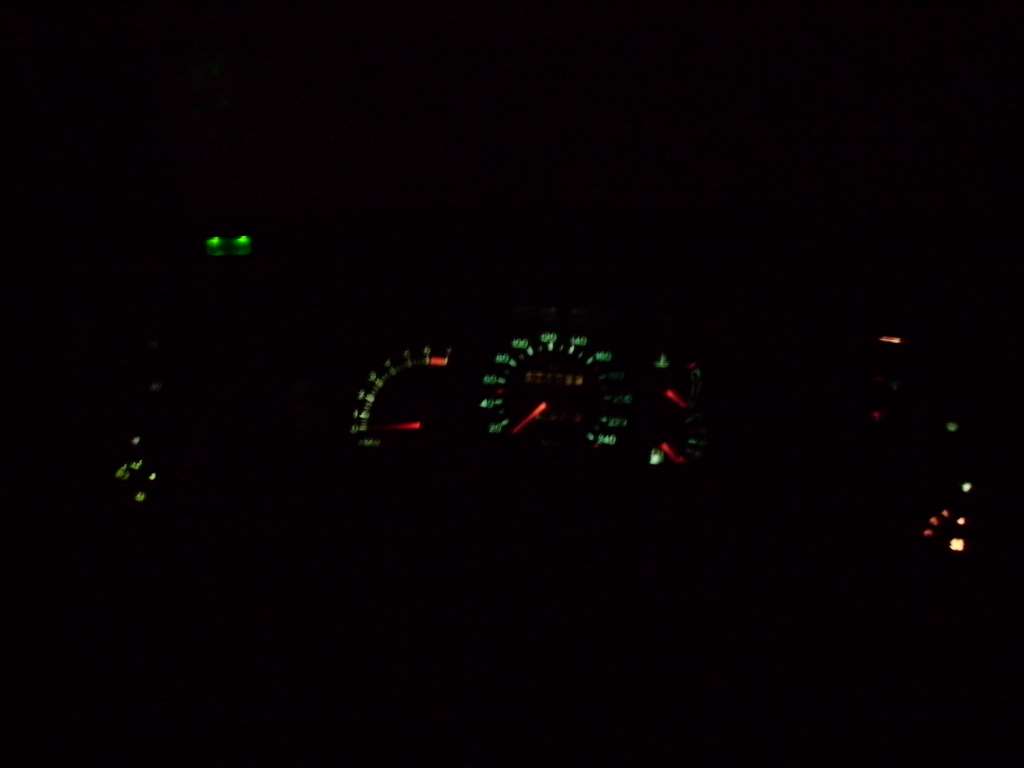

Все выкладывают фотки своих подсветок)) я тоже выложу свою приборку с простыми цокольными лампочками)))
фотографировал на телефон качество УГ))
кстати и сразу вопрос, почему то на спидометре именно на 180-200 км/ч плохо подсвечивает( уже и несколько лампочек перепробовал менять) а итог один и тот же) думаю чуток ещё помощнее нужно поставить лампочку=)

[Felix]

И что? Приятная, не утомляющая глаз подсветка.

[Akella]

Приятная, не утомляющая глаз подсветка.

так в том то и дело) не люблю светодиоды..) да и я смотрю многие светодиоды тут не особо одобряют))

[Felix]

.

[drapieznik]

меня тоже запишите в светодиодоненависника. Эта цветосветомузыка только отвлекает внимание на ночной дороге, не говоря уже о том, что есть случаи исполнения когда переделаная приборка просто слепит. Кстати яркость светодиодов со временем снижается, наиболее часто это заметно если во дворе появляется новый автомобиль с новой сигналкой - её светодиод в первый месяц настолько ярко мигает что кажется на улице появился маяк.. а после, "маяка" уже не видно как ранее..


Акелла - это пятно либо грязь, либо нарушение однородности (помутнение) в самом прозрачном пластике (панели спидометра) - который должен по всей своей площади пропускать и рассеивать свет получаемый от лампочки (лампочек). Если б проблема была только внешнего освещения - то затемнение было б равномерным для определенных частей сектора шкалы, а например в "200" такой равномерности нет - что то ярче что то темнее..

[gmiro]

кстати и сразу вопрос, почему то на спидометре именно на 180-200 км/ч плохо подсвечивает

У меня на переходной тоже самое (если на фото приглядется). Причем на двух приборках. Это какой-то просчет.
Причем особенно заметно если вместо больших родных лампочек поставить маленькие. Кстати у автора светодиодной подсветки тоже это заметно.

[sergant3]

Там вроде тень даёт приклеенный кусок пластика для подсветки стрелки. Как бы рог такой... На светиках меньше заметно, т.к. я их разнёс спецом. Но для полного освещения надо было ставить два. Но тогда наверно был бы засвет в этом месте. На моей печатке это место с вырезом прямоугольным.

[gmiro]

Там вроде тень даёт приклеенный кусок пластика для подсветки стрелки. Как бы рог такой... На светиках меньше заметно, т.к. я их разнёс спецом. Но для полного освещения надо было ставить два. Но тогда наверно был бы засвет в этом месте. На моей печатке это место с вырезом прямоугольным.

Все-равно, у тебя на "180" заметно так-же как и у меня.

[sergant3]

заметно так-же как и у меня

А я и не спорю. Когда сделал - увидел. Но переделывать не стал, не напрягает. Напрягает тонкую плату из толстой делать
А вот если б диодики расположить с 2-х сторон от прорези... Кстати, все диоды работают на 9мА, а в кнопках стеклоподов на 12мА (по паспорту до 20мА)
Ну и ещё есть задумка подсветить стрелки красными диодами (как раз в этот отросток чтоб светили) а цифры одометра зелёненькими (всё равно кусок зелёного пластика не выковырять).

[Akella]

это пятно либо грязь

да совершенно верно, когда снимал одометр, для замены шестерни, именно в том районе было пятно в виде "сажи горелой")) но рядом ничего не горело и не плавилось)
пятно протер, стало лучше, но не на много(видно на вчерашних фотографиях как стало лучше) единственный ещё вариант поставить чуток помощнее лампочку, тогда этот "пятак" будет менее заметен(но заметен).,
да и особо он не мешает)) тем более щас просмотрел фотки панелей скорпов, почему то у большинства такая проблема., у кого то именно на 180 плохо подсвечивает., у кого то именно на 200 плохо подсвечивает)
ну да ладно=) самое главное светит и светит

[Толстый 757]

Levka
А мне интересно, сколько бабла ты на это извёл? Я вот себе с целью экономии аккума во время технических работ поменял лампочки на светодиоды те, которые под ноги светят и которые из дверей вниз, по 110 руб. за светодиод. Потому что те, которые дешевле - говно.

[sergant3]

А мне интересно, сколько бабла ты на это извёл? Я вот себе поменял лампочки на светодиоды по 110 руб. за светодиод. Потому что те, которые дешевле - говно.

Чё та совсем денег не жалко? 12 светоламп совсем не по децки вышло! Я б удавился. Брал в промэлектронике просто белые светодиоды по 3-5р/шт 5мм и к каждому резистор SMD по копейкам. Каждая лампа содержит:
- нижней подсветки двери и ног в салоне содержит 2 диода + 2 резистора + платка самодельная = ну 15рэ * 8 шт
- красный фонарик двери 1 диод + 1 резистор + платка = 10рэ * 4 шт
В подсветке приборки и кнопок канешна диоды подородже SMD-шные и скока я на их потратил не помню. Но не много. Зато получил то, что меня устроило.
Работы с фольгированным стеклотекстолитом не в счёт. Если у кого то нет опыта изготовления плат - тут уж тока магазины или те, кто может. А так то я обычно накапливаю несколько травлений, печатаю плату и за один раз делаю несколько разных электронных прибамбасиков.

[Толстый 757]

sergant3
Ну теперь засекай, когда они мигать начнут, а потом тухнуть

[sergant3]

[quote="Толстый 757"][/quote]
2 года, проблем нет! Я ж ток ограничил ниже максимума на половину! Кстати, китайские светолампы работают на максимум, а всё равно не светят... ширпотреб аднака! нормальные диоды и светят и не жрут... НО, СТОЯТ!!!

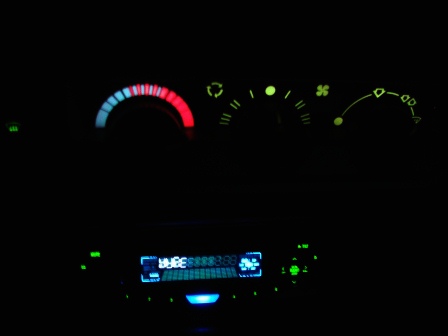

Ну и по предидущим фоткам переходной панели...
Тут фотик оченно исказил, или я не умею им снимать ночером. На глаз это совсем не слепит. А цвет почти похож...

[Levka]

Толстый 757
Да не очень то и много. 10грн штука - в приборку. 5-грн в ручки и воздуханы. Я так понял что они уже с резисторами. Процесс работы задрал. Лампы, которые длинные, паять надо, и в ручки тоже. Те которые малые - просто вставляются. В габариты - по 30грн, купил еще раньше, уже были. Сигнальные лампы не трогал - они все время не горят. А светодиоды поставил потому что, лампы перегорать начали, и посадочные места плавиться...Так что
я не обанкротился. Бирюзовый цвет меня не напрягает. Светит не сильно. Практически так как и раньше было. А вот регулировка яркости почти не работает. Буду думать регулировку по току. Хотя уже лезть в приборку нет желания.

[engel_dan]

А я себе в приборку "втулил" светодиодную ленту, добился равномерного освещения. Ночью ездил, свет не напрягает. Днем даже не видно, что включается подсветка. Кому интересно, могу сфоткать, выложить

[Incredible]

Фото было бы не плохо.
Какие параметры у ленты?

[engel_dan]

Позже выложу. 12В, на 5 см длины - 3 светодиода = 60 диодов на метр. 3,5 Вт на метр (потребление)

[Incredible]

А яркость у них какая?
