помогите найти схемы

[BambR]

drapieznik +1 ! Поскольку пока никто не сканит

сканит

[Титановый...]

Ваще-то у нас есть в "бумажном виде", ток отсканить их проблематично - сканера такого нет (они довольно большие)...

[Souleyman]

Их фрагментами можно сканить, но процесс гиморный и долговременный.

[drapieznik]

Ваще-то у нас есть ...

а какого года, позвольте спросить? Ибо у BambR-а 1992...

[sergant3]

Чем дело то закончилось со схемами. Иль всё застопорилось?!

[drapieznik]

.. или начиналось вообще...

[Souleyman]

Вот и у меня нужда в переходных схемах образовалась...

[drapieznik]

если б у меня были лишние деньги, если б у меня был счет в банке и карточка для покупок по е Бей, - я б уже давно купил бы несколько очень раритетных издания по фордам, и сидел бы ночь до посинения, но отсканил бы и выложил их задаром на всеобщий доступ.. А так, это - Vox clamantis in deserto...

[psf735]

Александр,а именно схемы чего? В Haynes копал? http://faq.ford77.ru/info/manual.htm

[Souleyman]

так нет там схем переходного, или я не нашел

[ford1972s]

Souleyman
Автодату поищи где нибудь,не всё,что хотелось бы,но в ней эти схемы есть.

[sergant3]

если б у меня были лишние деньги, если б у меня был счет в банке и карточка для покупок по е Бей

Есть и деньги и МастерКард, а вот на ебее не куплял никогда и не умею... Всё как то больше по вертолётным/самолётным магазинам в Китае
Да и не такие уж и большие деньги вроде как просят, чтото около 20 евриков, не?

[drapieznik]

На немецком еБее постоянно продают альбомы схем http://www.ebay.de/sch/i.html?_trksid=p ... &_from=R40

http://www.ebay.de/itm/Werkstatthandbuc ... 51a4ffc691

правда это один вид документов, есть и более толстые издания - например Werkstatthandbuch Elektrik http://www.ebay.de/itm/Werkstatthandbuc ... 3f1fd8b1db ..

Я просто смотрю что Скорп Мк1 имеет много белых пятен в схемах, особенно если это касается разных комплектаций.. Альбом переходного скорпа 1992 года, который приобрел уважаемый Сулейман показывает насколько ценная инфа есть даже в альбоме - цоколевка разъемов, списки релюх и главное - фордовские шифры всех запчастей..

[drapieznik]

Кстати я купил на еБей оригинальные немецкие схемы Форд Скорпио 87, датированые декабрем 1986 года - сегодня наконец пришли из Германии. Буду сканить в ближайшем времени - там 65 листов большого размера, но складывающихся по три А4 - это около 195 листов А4 плюс еще вступительные страницы; потом выложу тут ссылку на архив, может потом админ их выложит вместе со своими схемами переходного скорпа.

Вот некоторые листы схем отсканил, - для примера так сказать:
титулка - это был сборник (толстый) схем нескольких моделей фордов, я купил самый востребованый:



схема управления двигателем для 2.0 ОНС инжекторного по стандарту для Южной Африки - с ВАРом вместо МАРа и без лямбды:



схема управления мотора 2.4 литра V6:



схема подключений бортового компа (трипа) Скорпа Мк1:



схема системы графического отображения информации - листы дополняющие хайнесовские схемы и цветные:

[drapieznik]

Вот отсканировал альбом схем Скорпио 87, если у администарции сайта есть желание их поместить в FAQе вот ссылка http://files.mail.ru/0E59085E50D646A0903B5E7802349096

Размер архива 4.48МБ - отсканировал и преобразовал в черно-белый, формат файла - djvu.

[Dealer]

Странно, что в этих схемах не присутствует DOHC. Я себе некоторые распечатал, попытался из них склеить полные листы.
Зато в одной из книжек есть некоторые из схем, почти один в один повторяющие немецкие схемы, и даже с сохранением оригинальной маркировки разъемов, контактов и прочего.
В хорошем качестве сканы страниц из этой книге выложены кем-то на Драйв2.
https://www.drive2.ru/l/2895095

[шумыч]

Странно, что в этих схемах не присутствует DOHC

Ну потому что схемы 87года.
Дохлый позже появился,с 90го, там в электрике и некоторые изменения произошли. Как и собственно с85 по 87 отличия были.

[Костя Луганск]

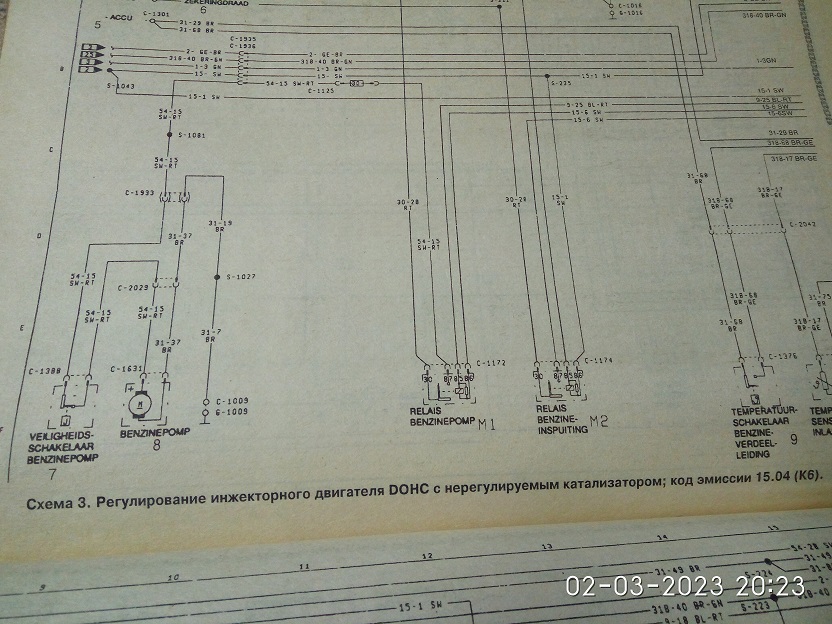

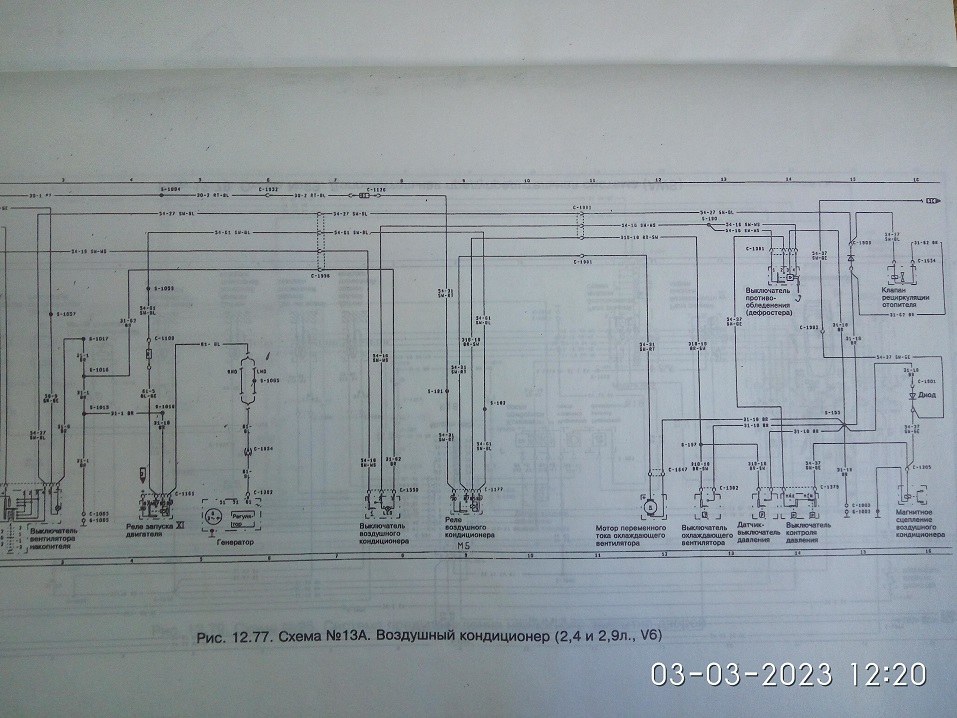

Есть несколько печатных изданий, одно, достаточно редкое - с тиражом 300 экз.


Урывками, интересные схемы там есть:



[Dealer]

Необычное издание, нашел ссылку на ВК:
https://vk.com/feed?section=likes&w=wal ... 348_114801
