Помогите подобрать реле

[gmiro]

еще б его цвет или маркировку контактов

[Костя Луганск]

Использовать его получится не вместо, а вместе с уже установленным.

Слайды здесь - viewtopic.php?f=1&t=11166&p=459998#p459998

Но там время до минуты - 20-30 сек. Можно добавить ёмкость, но для начала у Льва схему этого реле попросить.

Гляну, если у меня оно(реле) есть - сделаю слайды с подключением и переделкой.

[atom]

Диод в фордовских параллельно катушке есть, только он для защиты ЭБУ от возникающей в обмотке реле ЭДС. Чтоб не искрили контакты, параллельно им(контактам) кондёр ставится.

С диодом контакты не искрят, я специально на столе проверял. В разных реле на постоянный ток встречал диод или диод и резистор, но не встречал кондер.
Кстати эдс от катушки при отключении реле больше 100В по тестеру, да и по ощущениям, если держать руку при этом шибает далеко не 12 вольтами))

[atom]

Подскажите, может встречали реле на базе этого 5-контактного, но что бы была реализована задержка.
Я к тому, что бы ло бы неплохо, что бы заслонка допустим через 2-3 минуты сама выключалась.

Спаяй примитивную схему задержки на 555 таймере, в инете полно вариантов. Я себе делал на 2 сек задержки и на зарядку АКБ моргалку собирал

[sergant3]

Спаяй примитивную схему задержки на 555 таймере

Он реле просит подобрать, а ты ему про 555... Думаешь он тебя понял?!
Проже реле задержки света переделать. Там либо резистор, либо кондёр замахнуть. Вроде даже читал - гдето ктото переделал... не помню где...

[atom]

Он реле просит подобрать, а ты ему про 555... Думаешь он тебя понял?!
Проже реле задержки света переделать. Там либо резистор, либо кондёр замахнуть.

Ага, а знаешь какой кондер надо будет. А на 555 таймере в схеме 2 кондера и резитора, ну и диод иногда, схем полно, есть калькуляторы номиналов на любое время. Компоненты копеечные.
Ты думаешь я электрик? да я почти гавкаю на эти резисторы транзисторы. Но схему спаял, пусть долго и некрасиво, зато работало

[gmiro]

Про реле задержки можно поподробнее

[Костя Луганск]

С диодом контакты не искрят

Обвязка катушки к искрению контактов не относится. На это влияет обвязка контактной группы и характер нагрузки.

Заметки по теме:

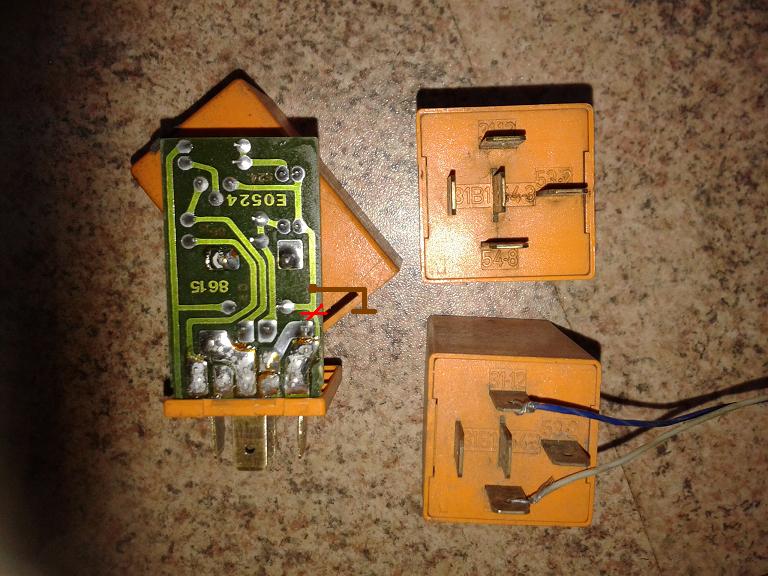

Реле включения заднего дворника скорпио. В нём есть всё, что требуется - переключающая группа контактов и простейшее реле времени:

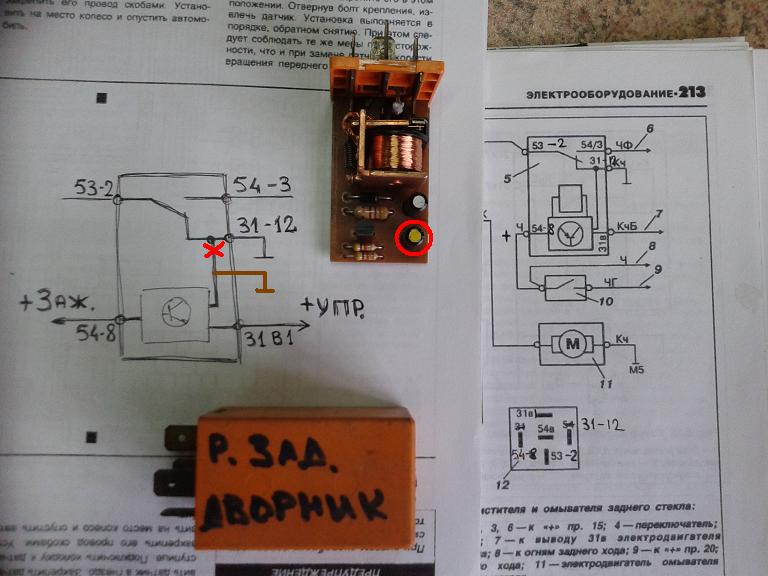

Потребуется небольшая доработка - убрать массу из контактной группы. Где резать - на картинке показал. Время задержки - 20-30 сек. Если нужно больше - меняем кондёр(обведён красным) на большей ёмкости (родной 4.7 мкФ)

Алгоритм работы такой - при кратковременной подаче "+" на "+упр." замыкается реле на 20-30 сек.

[gmiro]

Тогда кнопку надо переделывать на короткое нажатие что б не фиксировалась?

[Костя Луганск]

Можно - нажал - отжал. Либо всё же поставить в пару с уже стоящим реле.

[sergant3]

кнопку надо переделывать на короткое нажатие что б не фиксировалась

Не надо. Если нажал - сработает реле и будет держать скольугодно долго. При отпускании кнопки реле держит ещё некоторое время.
По идее так должно быть. Но надо пробовать. Это реле всё таки не расчитано, чтоб долго работать. А у тебя будет по всей видимости долго.

[ikenny]

Ребят, у меня другая проблема, надо не подобрать, а опознать реле

Ситуация такая, стоит у меня в блоке реле и предохранителей серое высокое реле
Номер 88AG18C641AA


Гугл говорит, мол это реле обогрева заднего стекла, но по книге реле обогрева заднего стекла идет под номером 2, там ступенька и такое высокое реле туда
физически стать не может.
Далее я начал смотреть картинки на просторах интернета блоков реле со скорпов, и тут я в конец запутался. У всех серое реле стоит под номером 4(IV) а у меня оно стоит под номером
9(IX), по схеме это реле включения электродвигателей заднего сидения, НО, у меня регулировки заднего дивана никогда небыло.

Что это за реле может быть, может это какая-то переделка типа датчика дроселя от волги, не могу понять что оно там вообще делает и что оно может питать.
