Фото кодера между джойстиком и штатной магнитолой (95+)

[Kadzak]

Прям под рулевой колонкой находится.

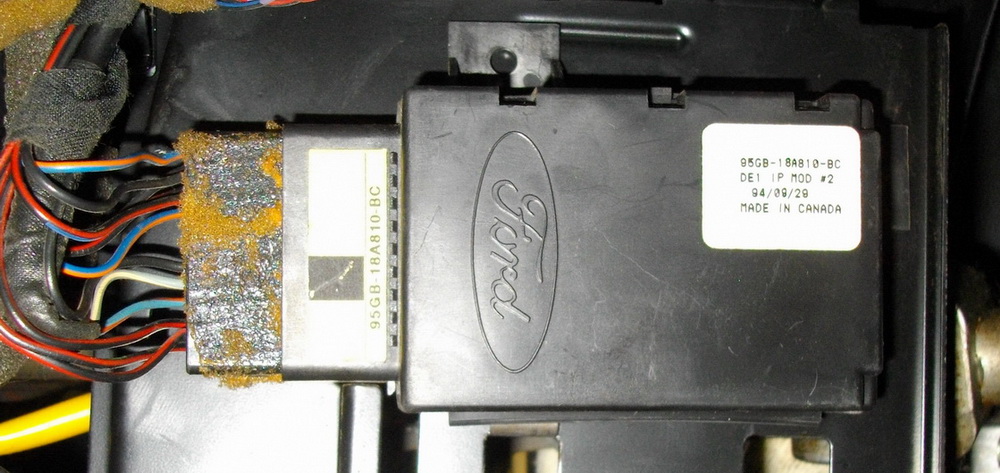

Переходник джойстик-магнитола 95GB-18AB810-BC.jpg (188.8 КБ) Просмотров: 1348

Штатка стояла - 2006R.
--
Есть ли у кого схема подключения?
Уж больно проводов там много, больше чем 6(джойстик) + 2(выход на магнитолу) + 1(12В).
(Хочу разобраться, зачем остальные нужны.)

[Kadzak]

Терь всё ясно - "кодер" этот в схеме называется Radio Interface Module.

radio.pdf

(124.29 КБ) Скачиваний: 318

Помимо двух земель на него еще приходит выход с магнитолы, который также запитывает антенну (или усилок) при включении.
--
Поэтому, меняя штатную магнитолу на новую и, подключая к ней подрулевой джойстик (описано в FAQ), можно смело снимать этот блок, как лишний потребитель энергии.
