Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 20.08.12 16:43
Makc7
Здравствуйте! Нужна ваша помощь!! Подскажите как правильно подключить высоковольтные провода(от какого выхода катушки зажигания на какой цилиндр). Ford Scorpio 1994, 2.9 Cosworth

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 20.08.12 21:18
stress
Мотор ВОА или ВОВ?

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 20.08.12 23:53
Makc7
BOA

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 21.08.12 07:01
drapieznik
http://www.diaaut.home.pl/r3341c6x.htm



Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 21.08.12 10:35
lex400305
Лев, как ты всё это находишь?

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 21.08.12 10:44
drapieznik
мозг, знание нескольких языков плюс www.google.com

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 21.08.12 10:54
lex400305
А кодов ошибок Меркуровского климата не видел нигде?

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 21.08.12 10:55
drapieznik
не интересовался этим вопросом.

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 21.08.12 11:01
Ted
Тока для ВОА 6-5-4 / 3-2-1 сто пудов не правильно. Прям точно не помню как прально с лева на право или наоборот, но ряд который ближе к двигателю таки 123 или 321, а тот который к моторному отсеку, там 6й посередине. Такшо дальше гуглить :)

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 21.08.12 11:05
lex400305
А там только ряд и имеет значение. Они ж по три вроде шьют...
Ан нет, по два, это хуже...

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 21.08.12 11:19
drapieznik
viewtopic.php?f=1&t=15424#p202707

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 21.08.12 11:29
Makc7
Всем огромное человеческое спасибо!!! Проблема решена.

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 21.08.12 11:38
Makc7
Отдельное спасибо. Сразу видно - человек держит руку на пульсе и присутствует везде.
Когда увидел эти рисуночки на польском вырвалось "ОГО". Сам дня три искал, правда только в русскоязычном инете.

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 21.08.12 11:39
drapieznik
это не ответ - пожалуйста поставте точку во всех спорных нюансах, чтоб больше эта тематика не выползала на новый виток поисков. Мотор завелся - работает нормально?

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 21.08.12 11:57
Makc7
Мотор и работал, только троил, не ехал на все 200 л.с. и жрал бензина 25 л на 100 км. Вот я и ищу в чём причина. А ВВ провода у меня подключены также как на польской схеме.

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 21.08.12 12:26
drapieznik
а "катушка" зажигания моторкрафт или бош? Номер (код ) производителя?

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 21.08.12 13:06
drapieznik
Изображение Изображение


фотки недостаточно большие, но присмотревшись можна все же отследить провода с одной стороны мотора, я только "подчеркнул" на фото. К сожалению мне не удалось найти фото другой стороны мотора (с проводами..)..

схема управления мотором в наилучшем качестве:

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 21.08.12 13:44
drapieznik
Итог таков: viewtopic.php?f=1&t=15424#p202707 : согласно словам ув. scorpion V6 (его поддержал ув. Miha) и одной странички американского мануала:



В то же время вот этот сайт http://www.autosportlabs.org/viewtopic. ... ng&start=0 - поддерживает мнение ув. Ted-а.

Куда то подевались владельцы косых 24 клапанников - некому забить последний гвоздь в этой дискуссии.. :rolleyes:

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 21.08.12 14:21
Ted
Как попаду в гараж специально сфоткаю катушку с проводами, провода подписаны. Причем мне перепала в свое время еще одна катушка, на ней колодцы были подписаны с завода, мелко и неприметно но всеже.

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 21.08.12 14:34
drapieznik
согласно Микрокату номер катушки под BOA - 919F 12029 AA



а вот и наш "герой":


http://www.ebay.de/itm/Zundspule-Ford-9 ... 0600304537

значит распиновка подключения на катушке такова:


еще фотки:


ну вот вроде и все..

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 21.08.12 18:06
stress
Я только в выходные смогу посмотреть на ВОА,он в деревне,ВОВ у подъезда.

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 24.08.12 07:45
Ted

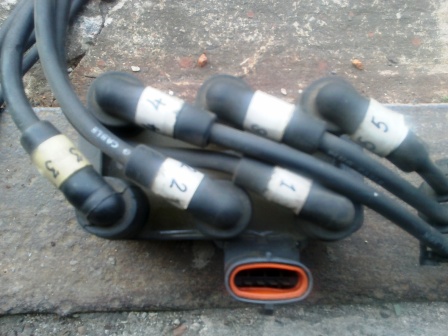

бумажнаяя нашлепка с лейблом форда 919F-12029-AA

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 24.08.12 08:10
drapieznik
спасибо за фото, оно только подкрепило ваши слова ранее и фотографию катушки из еБея которую я ранее выложил, и заодно поставило точку и вопросе по ВОВ мотору. Вопрос темы исчерпан.

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 19.06.13 01:38
Fordovod
drapieznik пишет:согласно Микрокату номер катушки под BOA - 919F 12029 AA



Скока стоит сие чудо? А то вот думаю покупать косого, говорят модулю этому конец.

Re: Порядок подключения ВВ проводов 2.9 Cosworth

СообщениеДобавлено: 19.06.13 22:28
lex400305
Это не тот модуль, это катушки. Модуль вот:
http://photos1.blogger.com/x/blogger/829/1598/1600/717938/EDIS-6%20module.jpg
