сколько вольт на форсунке?

[шумыч]

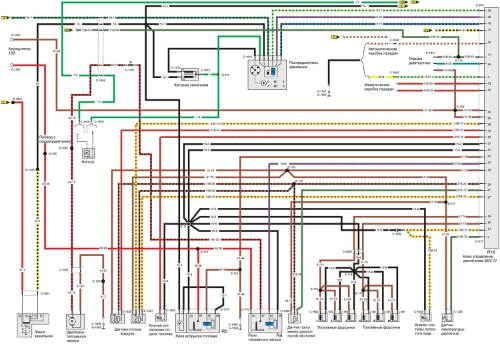

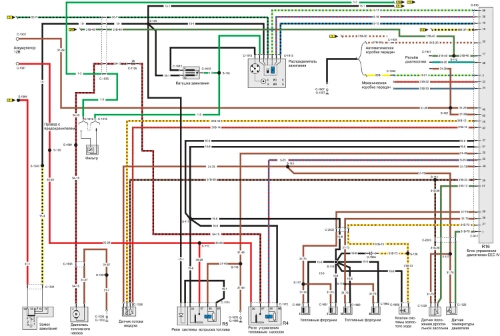

Черный скорей всего, по схеме он дохрена куда идет, а коричнивые в моск.
Проверь наличие саого сигнала с мозга на коричневых проводах, если есть то значит гдето обрыв черного.

[Petruha]

Проверь наличие саого сигнала с мозга на коричневых проводах,

А на каких ногах эти провода сидят?

[шумыч]

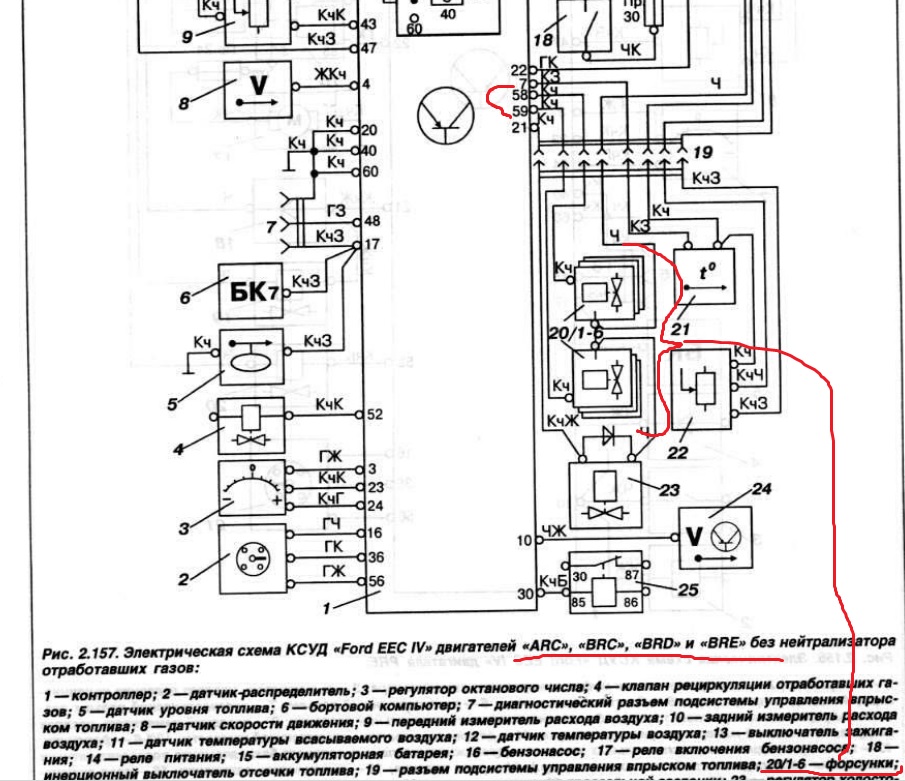

50 и 59,

[atom]

58 и 59

[шумыч]

58 и 59

Это ОХЦ, у Петрухи ARD

[atom]

Это ОХЦ, у Петрухи ARD

ну и что, контакты те же

[шумыч]

Я по твоему просто чтоли сказал,
Что в мануале , что в интернете, пины рядника и в6 различаются.

[atom]

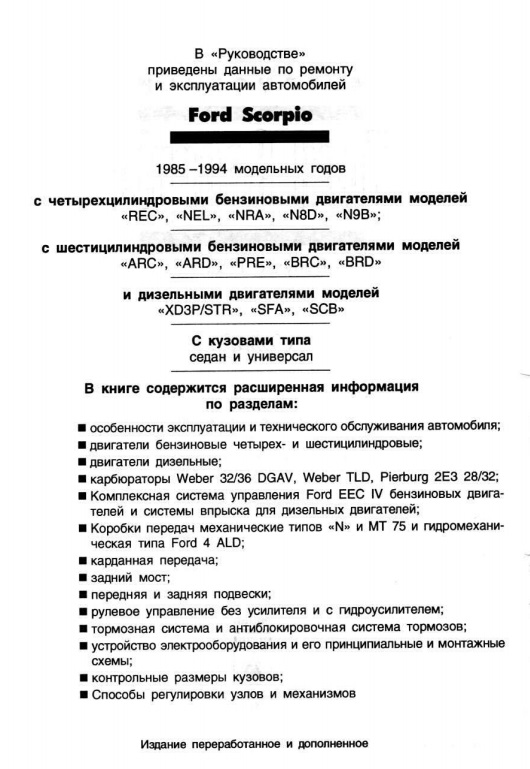

Спешл фор Ю. Мануал скорпио


[atom]

Я так понимаю,если есть разрыв,то он должен быть на постоянном плюсе.
А от куда идет тогда этот плюс и какого цвета должен быть провод?

Есть реле, от него 12В идет на мозги (контакты 37 и 57), на форсунки и на управление реле бензонасоса

[шумыч]

Спешл фор Ю. Мануал скорпио

Это не мануал
Так же и книги диаграммы с разными пинами

[atom]

У меня как раз и мануал на 290 стр.



А ты сам можешь разобрать что выложил?

[шумыч]

Я то могу, не мной придумано размер изображения изменять.
Такой мануаал тоже был, только в нем все далеко от правды оказывалось.

[atom]

Ну на тебе еще от буржуев)
http://www.auto-diagnostics.info/ford_eec_iv

[Petruha]

Есть реле, от него 12В идет на мозги (контакты 37 и 57), на форсунки и на управление реле бензонасоса

Это которое под торпедой сидит,желтого цвета?Или еще какое?
