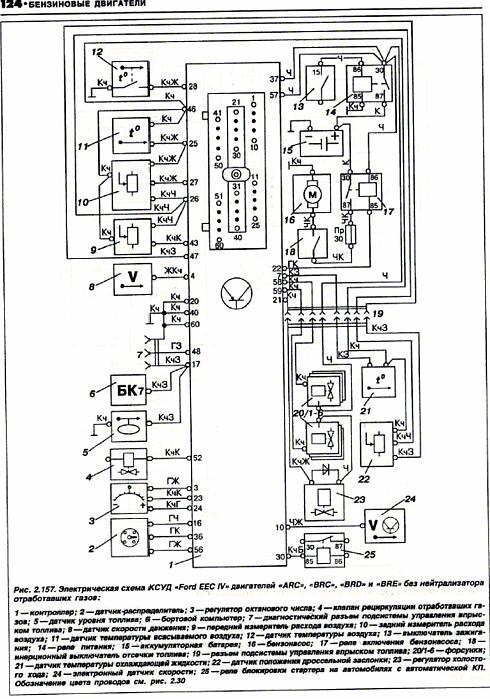

За номером 12.А то разьем пустой болтается-нервирует.(в районе разъема форсуночной косы)

Там же написано - датчик Т воздуха=)))
Ввернут в серебрянную байду с надписью EFI справа по ходу движения.

Правда тогда не понятно, что под 11-м номером...А разъем как выглядит?

Андрюш.Было бы так просто-я б не спрашивал.Во первых-это ARC-соответственно расходомеры.Вот как раз 11-это датчик температуры поступающего воздуха-стоит в расходомере.
И этот номер 12-нарисован как какой-то выключатель по температуре.
Може это какая-то приблуда от кондишна?

ANDROID пишет: этот номер 12-нарисован как какой-то выключатель по температуре.

Ага, похоже

У кондея такой есть, но стоит он в радиаторе и провода к нему тянутся из-под фары. Да и на ЕЕС он не должен быть завязан.

Сорри за оффтоп, на рисунке под номером 22 обозначен ДПДЗ, значит на разъеме мозгов под номером 22 и будет штекер ведущий к дпдз?

Ну вообщето по проводам смотреть надо.Кор-зел сигнальный-на 47 ноге

Рем пишет:Ага, похоже

У кондея такой есть, но стоит он в радиаторе и провода к нему тянутся из-под фары. Да и на ЕЕС он не должен быть завязан.

выходит из моторного жгута перед форсуночным разъемом.На разъеме масса и 28 нога.

хз
не понимаю, зачем он мозгу нужен

Скорее всего, это от унификации проводки атавизьм.

Я так понимаю-он ему не особо нужен.Коды 11 и ни на что не ругается.Но пытливый мозг мой хочет знать-что за хня это-раз его повесили.
И почему выключателем нарисовали?

Опираясь на мою практегу общения с фордаме, рискну предположить, что отдельной проводки для АРЦ/БРЦ и АРД/БРД не особо кто делал. Была скорее всего тупо типовая моторная проводка и весь фаллос до копейки.

Не Вить.Расходомерная проводка от безрасходомерной отличается по определению.Ни разу не видел на МАПовой висели хвосты на расходомеры.
П.с почему выключателем нарисовали?
П.С.С Ты с колодками разобрался?

ANDROID пишет:Ну вообщето по проводам смотреть надо.Кор-зел сигнальный-на 47 ноге

на 47 ноге разъема мозгов провод, который выдает от 0.5 до4.3?

Это не термик ли,который на форсуночной рампе?

ford1972s пишет:Это не термик ли,который на форсуночной рампе

такой кажись тока с ДОНСов начался. Или я ошибаюсь? К тому ж он вроде бы не выключателем работает.

Рем
да,как на ДОНСе.На расходомерных точно есть.Работает всёж выключателем при хз какой то температуре.

ANDROID
Не, не разобрался. Пьянствую, ибо 13,14,15,16,17 мая - дни рождения то у друзей, то у родни. Пипецнах!

ford1972s пишет:Рем
да,как на ДОНСе.На расходомерных точно есть.Работает всёж выключателем при хз какой то температуре.

Серег.А чо выключает-то?

И он я понимаю нормально разомкнутый?
Может замкнуть и поглядеть чо будет?Вот тока мозгов АРЦешных нет запасных

Что то с температурой топлива связано,замкнешь ты или датчик,какая разница?Ну и по многочисленным попыткам спалить фордовские мозги,сообщаю,что победили мозги.Если VM 111,то у меня есть(рекламой не является).Ну и по моему Г Форд говорил,если машина не сломалась,ее незачем чинить.Наплюй на этот датчеггг,пусть живет своей жизнью.

Да наверно так и будет.Всем спасибо-кто поучаствовал.Жить стало спокойнее.
